Для чего нужны металлические планки в скатной кровле?

Металлические планки для кровли бывают абсолютно разные, поэтому мы решили помочь Вам разобраться “что к чему”.

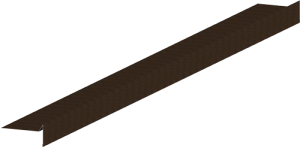

Капельник – карнизная планка под битумную черепицу

Капельник (карнизная планка) под битумную черепицу– декоративный и функциональный элемент кровли, предназначен для закрытия торцевой части основы под битумную черепицу (OSB плиты, ламинированной фанеры, сухой шпунтованной доски) на горизонтальном карнизе ската кровли. Капельник препятствует намоканию и в дальнейшем разбуханию торца основы под битумную черепицу, а так же направляет воду от атмосферных осадков в желоб водосточной системы.

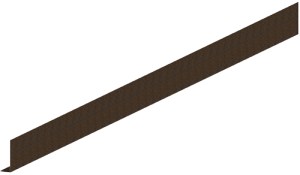

Планка примыкания для битумной черепицы

Планка примыкания под битумную черепицу– декоративный и функциональный элемент кровельной системы, предназначен для защиты мест примыкания битумной черепицы к стене или к дымоходу. При использовании в местах примыкания кровли ендовы, планка служит прижимной, а также выполняет роль дополнительной гидроизоляции.

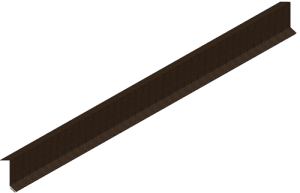

Торцевая планка под битумную черепицу

Торцевая планка под битумную черепицу– декоративный и функциональный элемент кровли, предназначен для закрытия торцевой части основы под битумную черепицу (OSB плиты, ламинированной фанеры, сухой шпунтованной доски) на фронтонных (торцевых) частях ската кровли. Торцевая планка препятствует намоканию и в дальнейшем разбуханию торца основы под битумную черепицу, так же предотвращает подрыву ветром битумной черепицы со стороны фронтонов.

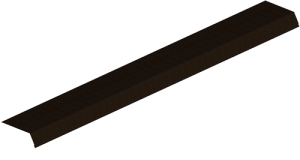

Лобовая планка

Лобовая планка– декоративный и функциональный элемент кровельной системы, предназначен для защиты лобовой доски на карнизе и фронтоне от воздействия на нее окружающей среды. Лобовая планка- это изделие под заказ, так как на каждой кровле используется разной высоты лобовая доска. Горизонтальная полка этой планки служит опорой для подшивки (подшивочного сайдинга (соффита), профнастила, дерева, вагонки и т.д.) карнизных и фронтонных свесов.

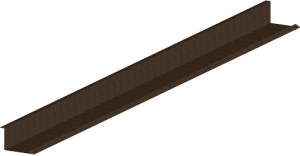

Нижняя планка примыкания

Планка примыкания нижняя– функциональный элемент кровельной системы, предназначен для отвода влаги в местах примыкания кровли к стене или к дымоходу, если со своими гидроизоляционными функциями не справилась планка примыкания наружная или лента примыкания на битумной основе. Монтируется под металлочерепицу или кровельный профнастил.

Что ещё важно знать о металлических планках

Это водоотводящие и защитные элементы: закрывают уязвимые торцы и стыки основания (OSB/фанера/доска), перенаправляют воду и защищают от ветра.
Работают только как часть системы: под ними должен быть корректный «пирог» (подкладочный ковёр/мембрана, вентзазоры), а узлы — с герметичными нахлёстами и прижимами.
Типичные материалы: оцинкованная сталь с полимерным покрытием, алюминий, медь, титан-цинк. Для стали распространены толщины порядка 0,45–0,7 мм, длины погонных изделий около 2–2,5 м, полки — 80–120+ мм (подбирают по узлу).
Крепёж: саморезы с EPDM-шайбой в верхнюю полку по схеме производителя; шаг крепежа увязывают с ветровым районом и типом основания.
Нахлёсты на длинных участках делают по разметке/регламенту системы; стыки и кромки герметизируют предусмотренными лентами/уплотнителями.

Быстрый гид по основным планкам (добавленные позиции)

Планка	Где ставится	Что делает	Монтажные примечания
Капельник (карнизная)	По горизонтальному карнизу	Перенаправляет воду в желоб, защищает торцы основания	Совмещают с подкладочным ковром/мембраной по альбому системы; аккуратная линия к желобу без «обратных» уклонов
Торцевая (ветровая)	По фронтонам (торцам ската)	Закрывает торец основания, снижает риск «подрыва» ветром	Ведут сплошной линией; на сопряжении с покрытием — уплотнители/ленты по системе
Планка примыкания наружная (верхняя)	К стене/трубе/парапету поверх покрытия	Закрывает верхний край узла примыкания от осадков	Часто заводится в штробу/под прижимную планку со стеновой герметизацией
Планка примыкания нижняя (внутренняя)	Под металлочерепицу/профлист у стены/трубы	Отводит воду из зоны примыкания под покрытием	Сочетается с уплотнителями профиля и лентами; образует контролируемый «лоток»
Ендовная нижняя	Внутренние переломы скатов (ендовы)	Формирует жёсткий водоотводящий лоток	Под ней — усиленный подкладочный ковёр; ширина полок выбирается по схеме
Ендовная верхняя (накладка/декор)	Поверх ендовы и покрытия	Закрывает края реза/крепёж, стабилизирует поток воды	Устанавливается с соблюдением линии отступа от оси ендовы
Коньковая/хребтовая	По коньку/рёбрам скатов	Закрывает верхнюю зону ската, может работать с коньковым продухом	Сочетается с вентиляционной лентой/продухом; крепёж — по верхней зоне профиля
Лобовая (фасциальная)	Закрывает лобовую доску карниза/фронтона	Защита древесины, опора для подшивки (соффит/вагонка/профлист)	Изготавливается по высоте доски; узел сопряжения с подшивкой — жёсткий и прямой

Для битумной черепицы: ключевые узлы с планками

Карниз: капельник формирует чистую линию стока в желоб и защищает торец основания.
Фронтоны: торцевая планка препятствует подсосу ветра под гонты.
Ендовы: нижняя ендовная планка + усиленный подкладочный ковёр; верхняя ендовная накладка — для защиты кромок и крепежа.
Примыкания к стенам/трубам: нижний гидроизоляционный слой (ковёр/ленты) + наружная прижимная/штробовая планка.

Для металлочерепицы/профнастила: акценты

Нижняя/верхняя планки примыкания работают парой: внутренняя отводит воду под покрытием, наружная перекрывает верхний край узла.
Ендовы комплектуют нижней «лотковой» планкой и верхней накладкой; учитывают профильный уплотнитель по краям.
Торцевые планки фиксируют каждую волну у края листа согласно схеме, чтобы не допустить «хлопанья» на ветру.

Продлить срок службы: монтажные нюансы

Герметичность стыков. Продольные/поперечные нахлёсты — с проклейкой/уплотнителями из системы покрытия.
Термическое расширение. На длинных участках предусматривают продолговатые отверстия/компенсации, крепёж не перетягивают.
Обработка реза. Рез выполняют высечными ножницами/гильотиной; абразивный круг не используют. Открытые кромки — с ретушью по покрытию.
Совместимость металлов. Не допускать контакта и стока с медных элементов на оцинкованную сталь; при комбинировании материалов — разделительные прокладки.
Очистка. Пыль/стружка после реза и крепежа убирается сразу, чтобы не получить очаги коррозии.

Мини-чек-лист при приёмке работ

Планки лежат по шнуру, без «волн», с ровной геометрией.
Нахлёсты одинаковые по длине и герметизированы.
Саморезы с шайбами в верхней полке, без пережатий, шляпки параллельны плоскости.
В ендовах — чистый водоотвод, без «ступенек» и мусора; края покрытия защищены.
В примыканиях к стенам/трубам — штроба/прижимная планка и герметизация выполнены по узлу.
