01 / 11
Озеленение
Зеленые насаждения с поверхностной корневой системой
Создаёт верхнюю растительную зону. Состав субстрата подбирают под выбранное озеленение.
ДальшеСкатные кровли
Скатная зеленая кровля
Защита от осадков, теплоизоляция и вентиляция — в единой кровельной системе.
Смотреть по слоям
Внутри конструкции
Загляните глубже.
Прокручивайте вниз. Каждый элемент — на своём месте.
РАЗРЕЗ КОНСТРУКЦИИ
010203040506070809101101Зеленые насаждения с поверхностной корневой системой
Условное раскрытие. Толщины не в масштабе.
02 / 11
Озеленение
Субстрат по технологии TEGOLA
Создаёт верхнюю растительную зону. Состав субстрата подбирают под выбранное озеленение.
Дальше03 / 11
Дренаж
Дренажно-аэрационный материал QDrain
Принимает воду и отводит её в плоскости дренажного слоя.
Дальше04 / 11
Дренаж и накопление
Дренажно-накопительная мембрана Maxistud F
Сочетает дренаж с накоплением части воды в конструкции озеленения.
Дальше05 / 11
Гидроизоляция
Гидроизоляция в два слоя Сейфити Флекс ЭПП 4,0
Формирует водозащитный барьер. Непрерывность покрытия и соединений важна для работы системы.
Дальше06 / 11
Финишное покрытие
Цементно-стружечная плита 9 мм в 2 слоя
Формирует эксплуатационную поверхность и передаёт нагрузку на нижележащую конструкцию.
Дальше07 / 11
Подготовка поверхности
Грунтовка битумным праймером Сейфити
Подготавливает поверхность к устройству последующего изоляционного слоя.
Дальше08 / 11
Герметизация узлов
Кровельные ленты Tegoband A, Tegoband D, Tegoband U
Ленты герметизируют соединения мембран, примыкания и места крепления. Назначение зависит от типа ленты.
Дальше09 / 11
Гидро-ветрозащита
Гидро-ветрозащита ДИФБАР ПРОФ ПЛЮС
Защищает утеплитель с наружной стороны и позволяет водяному пару выходить из конструкции.
Дальше10 / 11

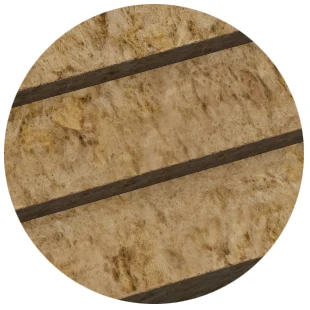

Теплоизоляция
Утеплитель
Снижает передачу тепла через конструкцию. Материал и толщину выбирают по условиям проекта.
Материалы этого элемента
ЮМАТЕКС ТЕРМО СМАРТ, плита 50 мм11 / 11
Пароизоляция
Пароизоляция Алюбар
Ограничивает поступление водяного пара в конструкцию со стороны помещения.
К материаламКонструкция раскрыта полностью
Компоненты системы
Материалы для решения
Материалы, предусмотренные конструкцией.
Максистуд Ф
В каталоге tegola.by
Геокомпозит QDrain C15 65 10F
В каталоге tegola.by
Сейфити Флекс АПП ЭПП 4 мм
В каталоге tegola.by
Дифбар Проф Плюс
Алюбар 50
Лента для пароизоляции TEGOLA (Tegoband A)
Лента для контробрешетки TEGOLA (Tegoband U)
Лента для гидро-ветрозащиты TEGOLA (Tegoband D)
Праймер Сейфити 21,5 л
ЮМАТЕКС ТЕРМО СМАРТ, плита 50 мм
В каталоге tegola.byСхема показывает состав решения. Толщины, нагрузки и узлы уточняются проектом; порядок показа элементов не заменяет инструкцию по монтажу.
