Финишное покрытие
Тротуарная плитка на адгезионном растворе
Формирует эксплуатационную поверхность и передаёт нагрузку на нижележащую конструкцию.
ДальшеОткрытые террасы
Терраса свободной конфигурации c отделкой тротуарной плиткой
Конструкции открытых террас с защитой от воды под финишным покрытием.
Смотреть по слоям
Внутри конструкции
Загляните глубже.
Прокручивайте вниз. Каждый элемент — на своём месте.
РАЗРЕЗ КОНСТРУКЦИИ
010203040506070809101101Тротуарная плитка на адгезионном растворе
Условное раскрытие. Толщины не в масштабе.
02 / 11
Отведение воды
Трассовый дренажный бетон
Собирает воду из прилегающих слоёв и направляет её к предусмотренному выпуску.
Дальше03 / 11
Защита и дренаж

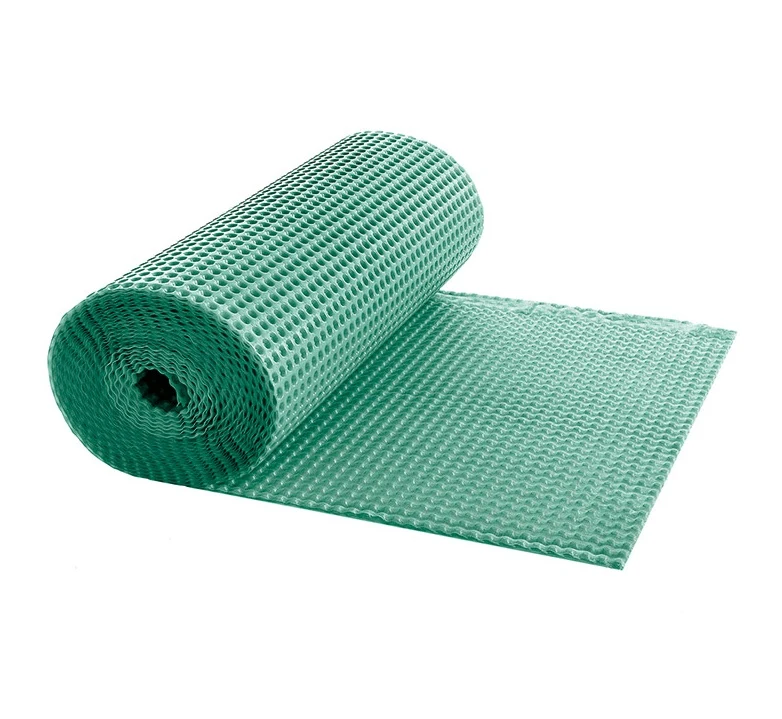

Специализированная защитно-дренажная мембрана TK-Net
Защищает соседние слои и обеспечивает путь для отвода воды.
Материалы этого элемента
Мембрана ТК Нет (TK-Net )04 / 11
Гидроизоляция
Водоизоляционный ковер: Safety Flex EPP 4мм в 2 слоя
Формирует водозащитный барьер. Непрерывность покрытия и соединений важна для работы системы.
Дальше05 / 11
Подготовка поверхности
Битумный праймер Safety
Подготавливает поверхность к устройству последующего изоляционного слоя.
Дальше06 / 11
Конструктивный слой
Стяжка из ЦПР армированная
Создаёт основание или распределяет нагрузку. Толщину и армирование определяет проект.
Дальше07 / 11
Разделение слоёв
Разделительный слой из полимерной пленки
Разделяет соседние материалы. Плотность и расположение полотна задаются схемой и проектом.
Дальше08 / 11
Теплоизоляция и основание

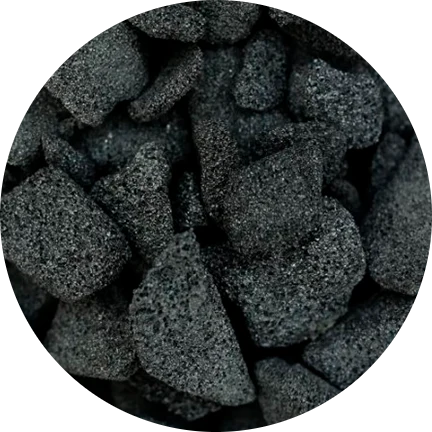

Теплоизоляцтонный и уклонообразующий слой из пеностекольного щебня
Пеностекольный щебень применён в указанном на схеме слое. Его марку и уплотнение определяет проект.
Дальше09 / 11
Разделение слоёв
Защитный слой из геотекстильного полотна 300 гр/м.кв
Разделяет соседние материалы. Плотность и расположение полотна задаются схемой и проектом.
Дальше10 / 11
Пароизоляция
Пароизоляционный слой — Safety EPP (свободная укладка, сплавление швов)
Ограничивает поступление водяного пара в конструкцию со стороны помещения.
Дальше11 / 11
Конструктивный слой
Ж/б плита
Создаёт основание или распределяет нагрузку. Толщину и армирование определяет проект.
К материаламКонструкция раскрыта полностью
Компоненты системы
Материалы для решения
Материалы, предусмотренные конструкцией.
Сейфити Флекс АПП ЭПП 4 мм
В каталоге tegola.by
Мембрана ТК Нет (TK-Net )
В каталоге tegola.by
Гео Стандарт 300
В каталоге tegola.by
Праймер Сейфити 21,5 л
Схема показывает состав решения. Толщины, нагрузки и узлы уточняются проектом; порядок показа элементов не заменяет инструкцию по монтажу.
