01 / 17
Элемент системы
Растения согласно проекту озеленения
Работает совместно с другими элементами в составе указанного технического решения.
ДальшеБлагоустройство / озеленение
Зеленая зона эксплуатируемой кровли, интенсивное озеленение (2)
Зелёные пространства, в которых продуманы основание, дренаж и защита растений.
Смотреть по слоям
Внутри конструкции
Загляните глубже.
Прокручивайте вниз. Каждый элемент — на своём месте.
РАЗРЕЗ КОНСТРУКЦИИСхема производителя
010203040506070809101112131415161701Растения согласно проекту озеленения
Расположение элементов — по схеме производителя.
02 / 17
Озеленение
Субстрат по технологии TEGOLA
Создаёт верхнюю растительную зону. Состав субстрата подбирают под выбранное озеленение.
Дальше03 / 17
Защита от эрозии
Противоэрозионный геоматом XGrid PET-PVC AM 10S
Помогает удерживать поверхностный грунт и защищает склон от эрозии.
Материалы этого элемента
Геосетка XGrid PET-PVC AM 10S04 / 17
Теплоизоляция и основание

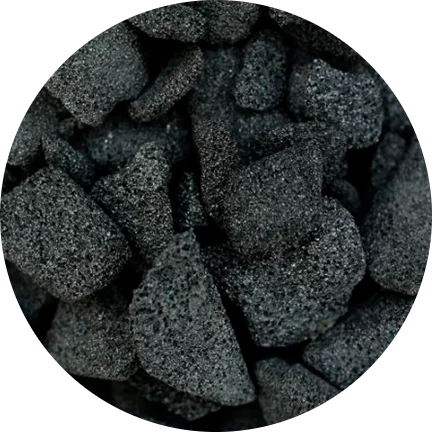

Пеностекольный щебень
Пеностекольный щебень применён в указанном на схеме слое. Его марку и уплотнение определяет проект.
Дальше05 / 17
Дренаж

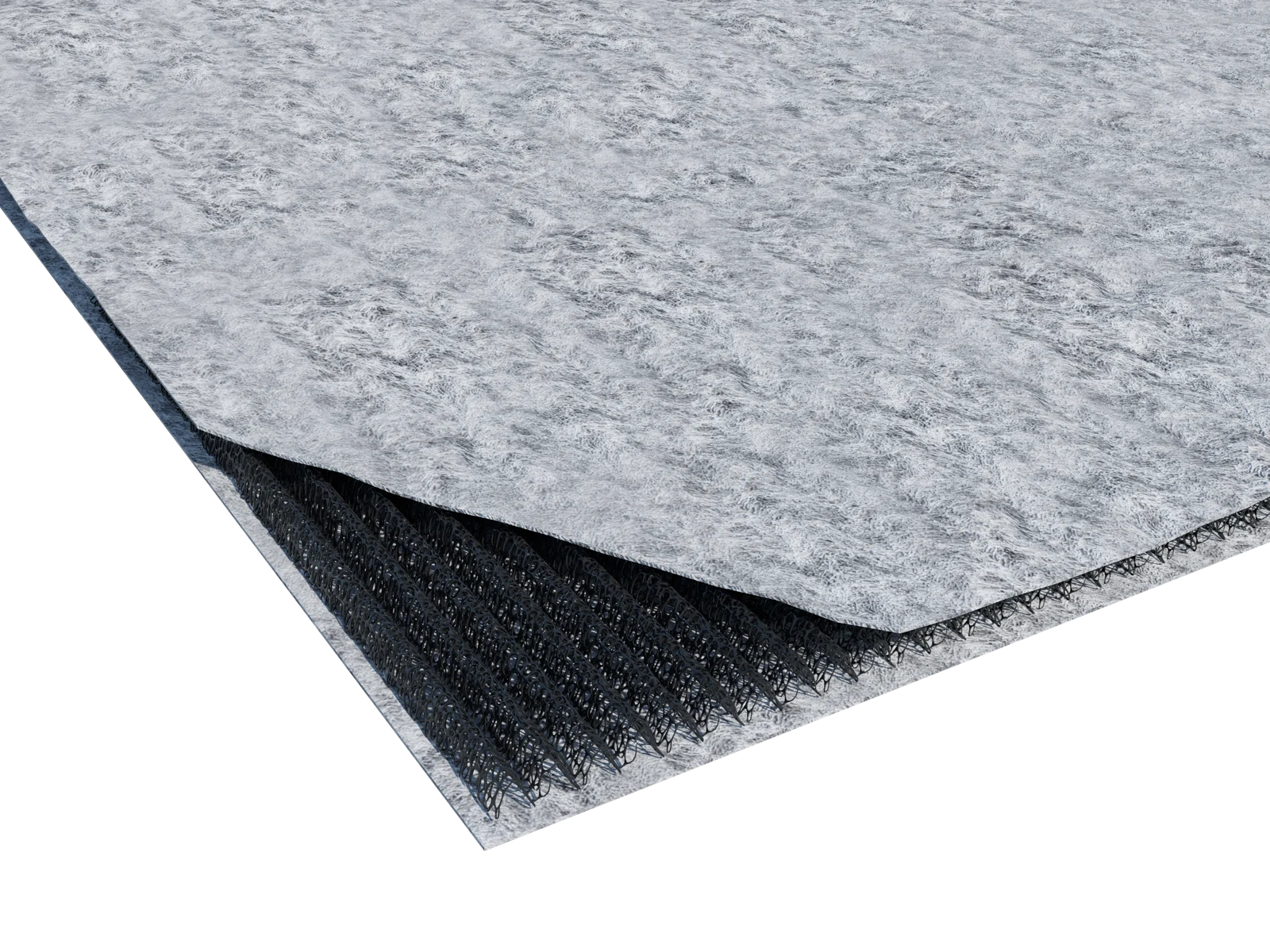

Дренажный геокомпозит QDrain ZW
Принимает воду и отводит её в плоскости дренажного слоя.
Дальше06 / 17
Дренаж и накопление

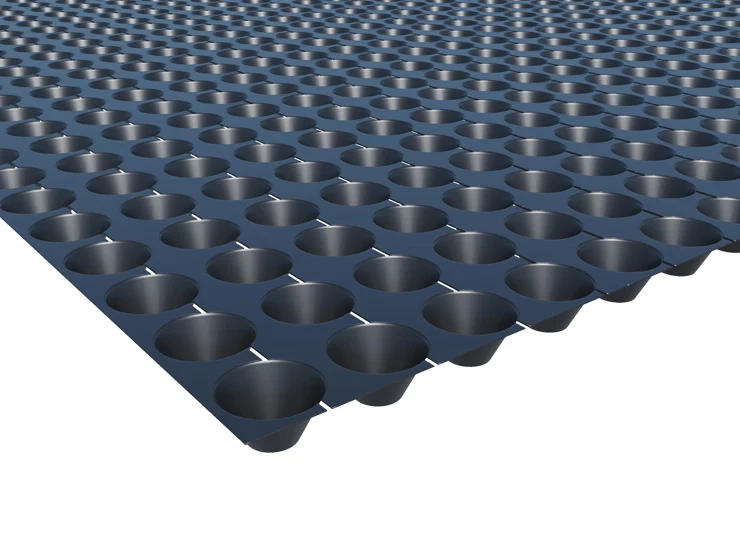

Дренажно-накопительная мембрана Maxistud F
Сочетает дренаж с накоплением части воды в конструкции озеленения.
Дальше07 / 17
Защита и дренаж
Защитно-дренажная ПВП-мембрана Tefond HP Drain Star
Защищает соседние слои и обеспечивает путь для отвода воды.
Дальше08 / 17
Гидроизоляция

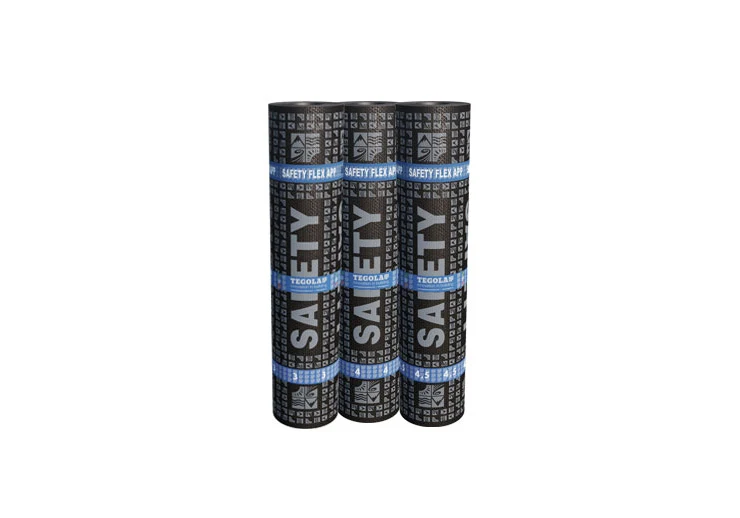

Гидроизоляция Safety Flex Ceramic APP EBP 4.5 mm
Формирует водозащитный барьер. Непрерывность покрытия и соединений важна для работы системы.
Дальше09 / 17
Гидроизоляция
Гидроизоляция Safety Flex APP EPP 4 mm
Формирует водозащитный барьер. Непрерывность покрытия и соединений важна для работы системы.
Дальше10 / 17
Подготовка поверхности
Грунтовка битумным праймером Safety
Подготавливает поверхность к устройству последующего изоляционного слоя.
Дальше11 / 17
Конструктивный слой
Армированнная стяжка из цементно-песчаного раствора
Создаёт основание или распределяет нагрузку. Толщину и армирование определяет проект.
Дальше12 / 17
Конструктивный слой
Уклонообразующий слой из керамзитобетона
Создаёт основание или распределяет нагрузку. Толщину и армирование определяет проект.
Дальше13 / 17
Разделение слоёв
Пленка полиэтиленовая 200 мкм
Разделяет соседние материалы. Плотность и расположение полотна задаются схемой и проектом.
Дальше14 / 17
Теплоизоляция
Теплоизоляция
Снижает передачу тепла через конструкцию. Материал и толщину выбирают по условиям проекта.
Дальше15 / 17
Гидроизоляция
Гидроизоляция Safety Flex APP EPP 4 mm
Формирует водозащитный барьер. Непрерывность покрытия и соединений важна для работы системы.
Дальше16 / 17
Конструктивный слой
Стяжка из цементно-песчаного раствора
Создаёт основание или распределяет нагрузку. Толщину и армирование определяет проект.
Дальше17 / 17
Конструктивный слой
Ж/б плита перекрытия (толщина по проекту)
Создаёт основание или распределяет нагрузку. Толщину и армирование определяет проект.
К материаламКонструкция раскрыта полностью
Компоненты системы
Материалы для решения
Материалы, предусмотренные конструкцией.
Геосетка XGrid PET-PVC AM 10S
В каталоге tegola.by
Пеностекольный щебень
Геокомпозит QDrain ZW8 50 10F
В каталоге tegola.by
Максистуд Ф
В каталоге tegola.by
Праймер Сейфити 21,5 л
Сейфити Флекс АПП ЭПП 4 мм
В каталоге tegola.by
Сейфити Флекс АПП Керамик ЭКП-ЕВР 4,5 мм
В каталоге tegola.byСхема показывает состав решения. Толщины, нагрузки и узлы уточняются проектом; порядок показа элементов не заменяет инструкцию по монтажу.
