01 / 13
Озеленение
Зеленые насаждения с интенсивной корневой системой
Создаёт верхнюю растительную зону. Состав субстрата подбирают под выбранное озеленение.
ДальшеПлоские кровли
Зеленая зона эксплуатируемой кровли, интенсивное озеленение
Системы для плоских кровель: от неэксплуатируемого покрытия до сада и террасы на крыше.
Смотреть по слоям
Внутри конструкции
Загляните глубже.
Прокручивайте вниз. Каждый элемент — на своём месте.
РАЗРЕЗ КОНСТРУКЦИИ
0102030405060708091011121301Зеленые насаждения с интенсивной корневой системой
Условное раскрытие. Толщины не в масштабе.
02 / 13
Фиксация
Корневая система озеленения
Удерживает указанные на схеме элементы в проектном положении.
Дальше03 / 13
Фиксация
Система крепления корневой системы
Удерживает указанные на схеме элементы в проектном положении.
Дальше04 / 13
Озеленение
Субстрат по технологии TEGOLA
Создаёт верхнюю растительную зону. Состав субстрата подбирают под выбранное озеленение.
Дальше05 / 13
Дренаж
Дренажно-аэрационный материал QDrain
Принимает воду и отводит её в плоскости дренажного слоя.
Дальше06 / 13
Дренаж и накопление
Дренажно-накопительная мембрана Maxistud F
Сочетает дренаж с накоплением части воды в конструкции озеленения.
Дальше07 / 13
Гидроизоляция
Гидроизоляция в два слоя Сейфити Флекс ЭПП 4,0
Формирует водозащитный барьер. Непрерывность покрытия и соединений важна для работы системы.
Дальше08 / 13
Конструктивный слой
Стяжка из цементно-песчаного раствора
Создаёт основание или распределяет нагрузку. Толщину и армирование определяет проект.
Дальше09 / 13
Разделение слоёв
Разделительный слой пергамин
Разделяет соседние материалы. Плотность и расположение полотна задаются схемой и проектом.
Дальше10 / 13
Теплоизоляция и основание
Уклонообразующий теплоизоляционный слой – пеностекольный щебень ЩП 140/30-60
Пеностекольный щебень применён в указанном на схеме слое. Его марку и уплотнение определяет проект.
Дальше11 / 13
Разделение слоёв
Разделительный слой – геотекстиль 300 г/м2
Разделяет соседние материалы. Плотность и расположение полотна задаются схемой и проектом.
Дальше12 / 13
Пароизоляция
Пароизоляция Сейфити Флекс ЭПП 4,0
Ограничивает поступление водяного пара в конструкцию со стороны помещения.
Дальше13 / 13
Конструктивный слой
Ж/б плита перекрытия (толщина по проекту)
Создаёт основание или распределяет нагрузку. Толщину и армирование определяет проект.
К материаламКонструкция раскрыта полностью
Компоненты системы
Материалы для решения
Материалы, предусмотренные конструкцией.
Максистуд Ф
В каталоге tegola.by

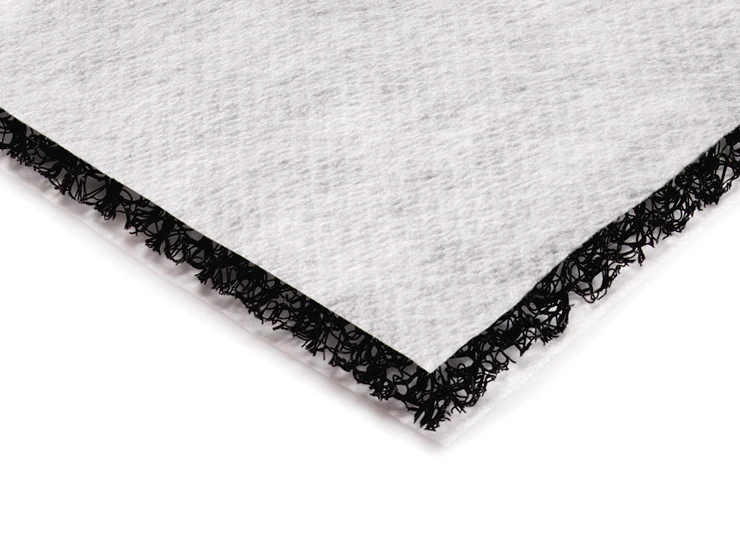

Геокомпозит QDrain C20 65 10F
В каталоге tegola.by
Сейфити Флекс АПП ЭПП 4 мм
В каталоге tegola.by
Гео Стандарт 300
В каталоге tegola.by
Пеностекольный щебень
Схема показывает состав решения. Толщины, нагрузки и узлы уточняются проектом; порядок показа элементов не заменяет инструкцию по монтажу.
