Финишное покрытие
Тротуарная плитка
Формирует эксплуатационную поверхность и передаёт нагрузку на нижележащую конструкцию.
ДальшеПлоские кровли
Инверсионная эксплуатируемая кровля под пешеходную нагрузку
Системы для плоских кровель: от неэксплуатируемого покрытия до сада и террасы на крыше.
Смотреть по слоям
Внутри конструкции
Загляните глубже.
Прокручивайте вниз. Каждый элемент — на своём месте.
РАЗРЕЗ КОНСТРУКЦИИ
01020304050607080901Тротуарная плитка
Условное раскрытие. Толщины не в масштабе.
02 / 09
Элемент системы
Сухая цементно-песчаная смесь
Работает совместно с другими элементами в составе указанного технического решения.
Дальше03 / 09
Защита и дренаж
Защитно-дренажная HDPE мембрана Тефонд Дрейн Плюс «Стар»
Защищает соседние слои и обеспечивает путь для отвода воды.
Материалы этого элемента
Тефонд Дрейн Плюс Стар04 / 09
Теплоизоляция
Теплоизоляционный слой
Снижает передачу тепла через конструкцию. Материал и толщину выбирают по условиям проекта.
Дальше05 / 09
Гидроизоляция
Гидроизоляция в два слоя Сейфити Флекс ЭПП 4,0
Формирует водозащитный барьер. Непрерывность покрытия и соединений важна для работы системы.
Дальше06 / 09
Подготовка поверхности
Грунтовка битумным праймером Сейфити
Подготавливает поверхность к устройству последующего изоляционного слоя.
Дальше07 / 09
Конструктивный слой
Стяжка из цементно-песчаного раствора
Создаёт основание или распределяет нагрузку. Толщину и армирование определяет проект.
Дальше08 / 09
Элемент системы
Уклонообразующий слой
Работает совместно с другими элементами в составе указанного технического решения.
Дальше09 / 09
Конструктивный слой
Ж/б плита перекрытия (толщина по проекту)
Создаёт основание или распределяет нагрузку. Толщину и армирование определяет проект.
К материаламКонструкция раскрыта полностью
Компоненты системы
Материалы для решения
Материалы, предусмотренные конструкцией.
Тефонд Дрейн Плюс Стар
В каталоге tegola.by

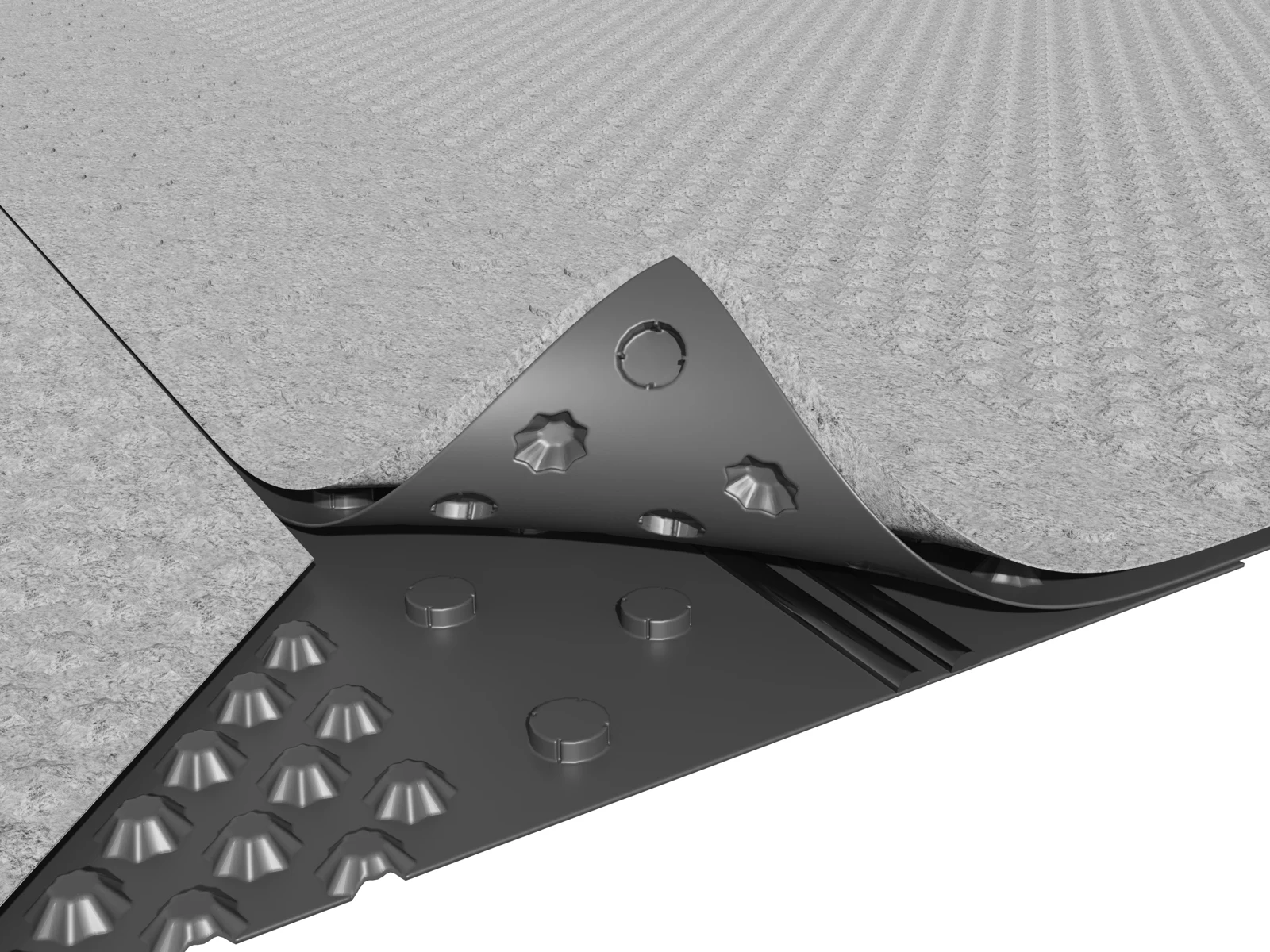

Тефонд НР Дрейн Стар
В каталоге tegola.by
Сейфити Флекс АПП ЭПП 4 мм
В каталоге tegola.by
Праймер Сейфити 21,5 л
Схема показывает состав решения. Толщины, нагрузки и узлы уточняются проектом; порядок показа элементов не заменяет инструкцию по монтажу.
