01 / 21
Финишное покрытие
Тротуарная плитка
Формирует эксплуатационную поверхность и передаёт нагрузку на нижележащую конструкцию.
ДальшеПлоские кровли
Традиционная эксплуатируемая кровля под тротуар и зеленую зону
Системы для плоских кровель: от неэксплуатируемого покрытия до сада и террасы на крыше.
Смотреть по слоям
Внутри конструкции
Загляните глубже.
Прокручивайте вниз. Каждый элемент — на своём месте.
РАЗРЕЗ КОНСТРУКЦИИ
01020304050607080910111213141516171819202101Тротуарная плитка
Условное раскрытие. Толщины не в масштабе.
02 / 21
Элемент системы
Цементно-песчаная смесь
Работает совместно с другими элементами в составе указанного технического решения.
Дальше03 / 21
Конструктивный слой
Ж/б монолитная плита
Создаёт основание или распределяет нагрузку. Толщину и армирование определяет проект.
Дальше04 / 21
Элемент системы
Разделяющий слой Polibar C
Работает совместно с другими элементами в составе указанного технического решения.
Дальше05 / 21
Минеральное основание
Щебень гранитный
Минеральный материал формирует предусмотренный схемой подстилающий или защитный слой.
Дальше06 / 21
Элемент системы
Бордюрный камень
Работает совместно с другими элементами в составе указанного технического решения.
Дальше07 / 21
Минеральное основание
Гравийная засыпка
Минеральный материал формирует предусмотренный схемой подстилающий или защитный слой.
Дальше08 / 21
Элемент системы
Озеленение – по проекту благоустройства
Работает совместно с другими элементами в составе указанного технического решения.
Дальше09 / 21
Озеленение
Субстрат для кровельного озеленения по технологии TEGOLA
Создаёт верхнюю растительную зону. Состав субстрата подбирают под выбранное озеленение.
Дальше10 / 21
Дренаж
Аэрационный слой – геодренажный композит QDrain ZW8 50 10F
Принимает воду и отводит её в плоскости дренажного слоя.
Материалы этого элемента
Геокомпозит QDrain ZW8 50 10F11 / 21
Дренаж и накопление
Дренажно-накопительный мат MAXISTUD F
Сочетает дренаж с накоплением части воды в конструкции озеленения.
Дальше12 / 21
Защита и дренаж
Защитно-дренажная ПВП мембрана Tefond HP Drain Star
Защищает соседние слои и обеспечивает путь для отвода воды.
Дальше13 / 21
Гидроизоляция
Гидроизоляция в два слоя Safety Flex EPP
Формирует водозащитный барьер. Непрерывность покрытия и соединений важна для работы системы.
Дальше14 / 21
Подготовка поверхности
Грунтовка битумным праймером Safety
Подготавливает поверхность к устройству последующего изоляционного слоя.
Дальше15 / 21
Конструктивный слой
Стяжка цементно-песчаная армированная
Создаёт основание или распределяет нагрузку. Толщину и армирование определяет проект.
Дальше16 / 21
Элемент системы
Разделяющий слой Polibar C
Работает совместно с другими элементами в составе указанного технического решения.
Дальше17 / 21
Теплоизоляция и основание

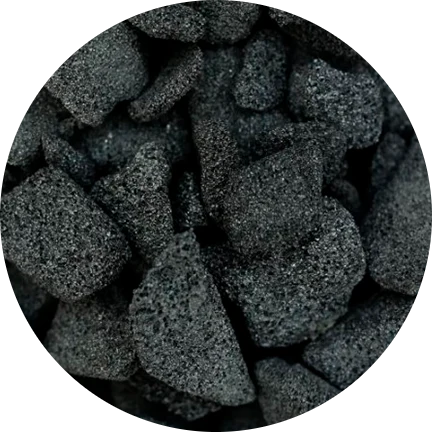

Теплоизоляционный и уклонообразующий слой – Пеностекольный щебень
Пеностекольный щебень применён в указанном на схеме слое. Его марку и уплотнение определяет проект.
Дальше18 / 21
Разделение слоёв
Защитный слой – геотекстиль
Разделяет соседние материалы. Плотность и расположение полотна задаются схемой и проектом.
Дальше19 / 21
Пароизоляция
Пароизоляция в один слой Safety Flex EPP
Ограничивает поступление водяного пара в конструкцию со стороны помещения.
Дальше20 / 21
Подготовка поверхности
Грунтовка битумным праймером Safety
Подготавливает поверхность к устройству последующего изоляционного слоя.
Дальше21 / 21
Конструктивный слой
Несущая железобетонная плита
Создаёт основание или распределяет нагрузку. Толщину и армирование определяет проект.
К материаламКонструкция раскрыта полностью
Компоненты системы
Материалы для решения
Материалы, предусмотренные конструкцией.
Максистуд Ф
В каталоге tegola.by
Геокомпозит QDrain ZW8 50 10F
В каталоге tegola.by
Полибар С
Гео Стандарт 300
В каталоге tegola.by
Праймер Сейфити 21,5 л
Пеностекольный щебень
Сейфити Флекс СБС ЭПП 4мм (КР)
Схема показывает состав решения. Толщины, нагрузки и узлы уточняются проектом; порядок показа элементов не заменяет инструкцию по монтажу.
