01 / 11
Финишное покрытие
Тротуарная плитка
Формирует эксплуатационную поверхность и передаёт нагрузку на нижележащую конструкцию.
ДальшеПлоские кровли
Традиционная эксплуатируемая кровля под пешеходную нагрузку
Системы для плоских кровель: от неэксплуатируемого покрытия до сада и террасы на крыше.
Смотреть по слоям
Внутри конструкции
Загляните глубже.
Прокручивайте вниз. Каждый элемент — на своём месте.
РАЗРЕЗ КОНСТРУКЦИИ
010203040506070809101101Тротуарная плитка
Условное раскрытие. Толщины не в масштабе.
02 / 11
Элемент системы
Сухая цементно-песчаная смесь
Работает совместно с другими элементами в составе указанного технического решения.
Дальше03 / 11
Защита и дренаж

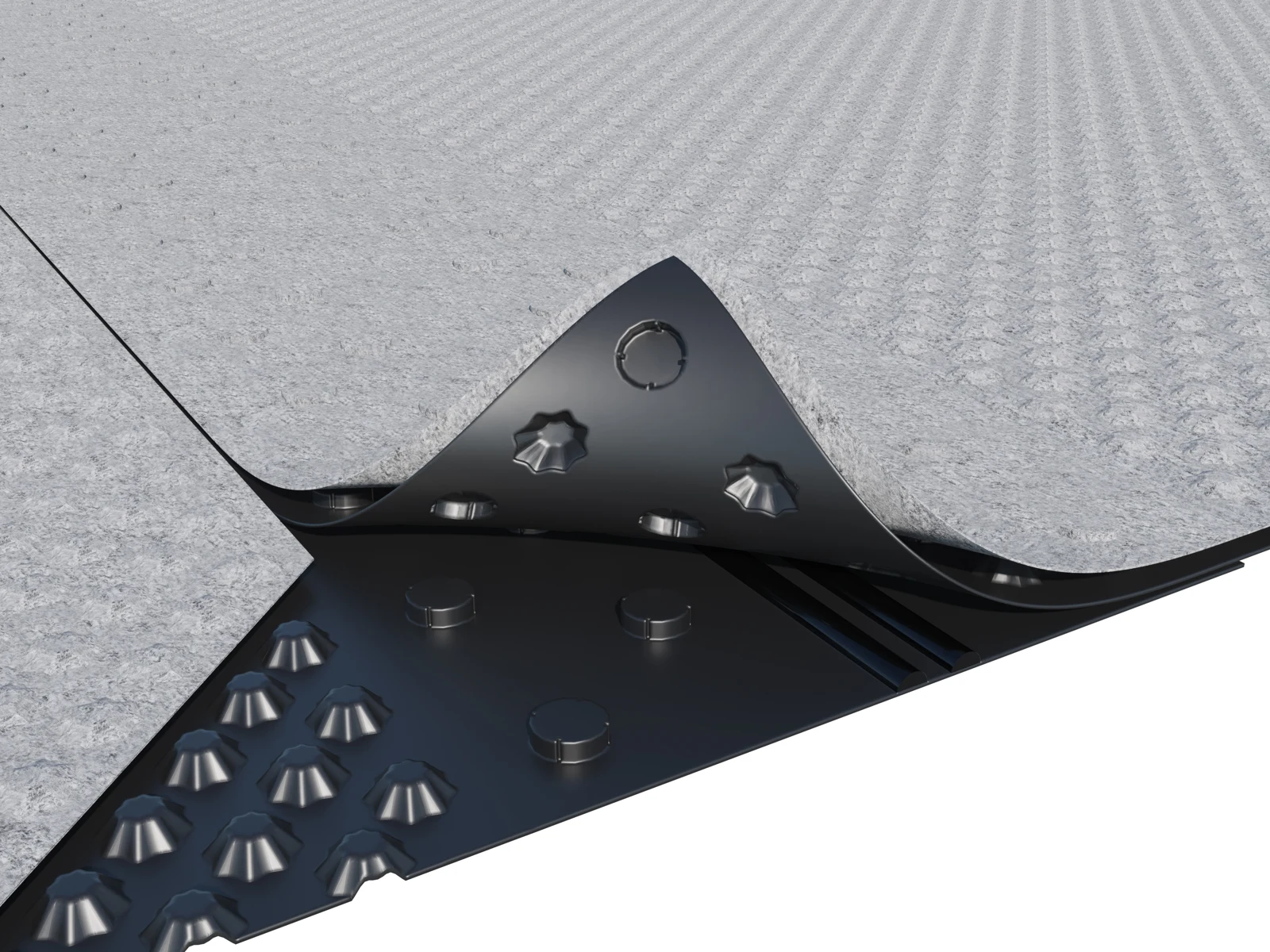

Защитно-дренажная HDPE мембрана Тефонд Дрейн Плюс «Стар»
Защищает соседние слои и обеспечивает путь для отвода воды.
Материалы этого элемента
Тефонд Дрейн Плюс Стар04 / 11
Гидроизоляция
Гидроизоляция в два слоя Сейфити Флекс ЭПП 4,0
Формирует водозащитный барьер. Непрерывность покрытия и соединений важна для работы системы.
Дальше05 / 11
Подготовка поверхности
Грунтовка битумным праймером Сейфити
Подготавливает поверхность к устройству последующего изоляционного слоя.
Дальше06 / 11
Конструктивный слой
Стяжка из цементно-песчаного раствора
Создаёт основание или распределяет нагрузку. Толщину и армирование определяет проект.
Дальше07 / 11
Разделение слоёв
Разделительный слой пергамин
Разделяет соседние материалы. Плотность и расположение полотна задаются схемой и проектом.
Дальше08 / 11
Теплоизоляция и основание
Уклонообразующий теплоизоляционный слой – пеностекольный щебень ЩП 100/30-60
Пеностекольный щебень применён в указанном на схеме слое. Его марку и уплотнение определяет проект.
Дальше09 / 11
Разделение слоёв
Разделительный слой – геотекстиль 300 г/м2
Разделяет соседние материалы. Плотность и расположение полотна задаются схемой и проектом.
Дальше10 / 11
Пароизоляция
Пароизоляция Сейфити Флекс ЭПП 4,0
Ограничивает поступление водяного пара в конструкцию со стороны помещения.
Дальше11 / 11
Конструктивный слой
Ж/б плита перекрытия (толщина по проекту)
Создаёт основание или распределяет нагрузку. Толщину и армирование определяет проект.
К материаламКонструкция раскрыта полностью
Компоненты системы
Материалы для решения
Материалы, предусмотренные конструкцией.
Тефонд Дрейн Плюс Стар
В каталоге tegola.by
Сейфити Флекс АПП ЭПП 3 мм
В каталоге tegola.by
Сейфити Флекс АПП ЭПП 4 мм
В каталоге tegola.by
Сейфити Флекс АПП Керамик ЭКП-ЕВР 4,5 мм
В каталоге tegola.by
Сейфити Флекс СБС ЭПП 3 мм
В каталоге tegola.by
Сейфити Флекс СБС ЭПП 4 мм
В каталоге tegola.by
Сейфити Флекс СБС Керамик ЭКП ЕВР 4 мм
В каталоге tegola.by

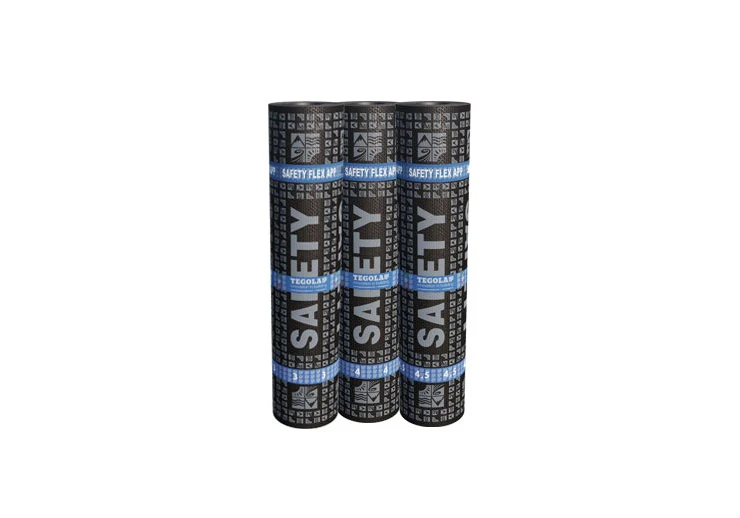

Сейфити Флекс СБС Керамик ЭКП ЕВР 4,5 мм
В каталоге tegola.by
Гео Стандарт 300
В каталоге tegola.by
Праймер Сейфити 21,5 л
Пеностекольный щебень
Схема показывает состав решения. Толщины, нагрузки и узлы уточняются проектом; порядок показа элементов не заменяет инструкцию по монтажу.
