01 / 19
Элемент системы
Опора МАФ
Работает совместно с другими элементами в составе указанного технического решения.
ДальшеБлагоустройство / озеленение
Установка опор МАФ на эксплуатируемой кровле
Зелёные пространства, в которых продуманы основание, дренаж и защита растений.
Смотреть по слоям
Внутри конструкции
Загляните глубже.
Прокручивайте вниз. Каждый элемент — на своём месте.
РАЗРЕЗ КОНСТРУКЦИИСхема производителя
0102030405060708091011121314151617181901Опора МАФ
Расположение элементов — по схеме производителя.
02 / 19
Финишное покрытие
Тротуарная плитка на цементно-песчаном растворе
Формирует эксплуатационную поверхность и передаёт нагрузку на нижележащую конструкцию.
Дальше03 / 19
Элемент системы
Фундамент под опору МАФ
Работает совместно с другими элементами в составе указанного технического решения.
Дальше04 / 19
Дренаж
Карман из материала QDrain с отсыпкой из мытого гравия фракцией 10-30 мм
Принимает воду и отводит её в плоскости дренажного слоя.
Дальше05 / 19
Озеленение
Плодородный слой для кровельного озеленения
Создаёт верхнюю растительную зону. Состав субстрата подбирают под выбранное озеленение.
Дальше06 / 19
Разделение слоёв
Разделительный слой — геотекстиль нетканый, 300 г/м2
Разделяет соседние материалы. Плотность и расположение полотна задаются схемой и проектом.
Дальше07 / 19
Дренаж
Дренажный геокомпозит QDrain ZW
Принимает воду и отводит её в плоскости дренажного слоя.
Дальше08 / 19
Дренаж и накопление
Дренажно-накопительная мембрана Maxistud F
Сочетает дренаж с накоплением части воды в конструкции озеленения.
Дальше09 / 19
Защитный слой
Защитная ПВП-мембрана Tefond HP Star
Профилированная мембрана выполняет защитную или разделительную функцию, предусмотренную данной конструкцией.
Дальше10 / 19
Гидроизоляция
Противокорневой слой COVER UP XLT BLACK
Формирует водозащитный барьер. Непрерывность покрытия и соединений важна для работы системы.
Дальше11 / 19
Гидроизоляция
Гидроизоляция Safety Flex APP EPP 4 mm — 2 слоя
Формирует водозащитный барьер. Непрерывность покрытия и соединений важна для работы системы.
Дальше12 / 19
Подготовка поверхности
Грунтовка битумным праймером Safety
Подготавливает поверхность к устройству последующего изоляционного слоя.
Дальше13 / 19
Конструктивный слой
Армированнная стяжка из цементно-песчаного раствора
Создаёт основание или распределяет нагрузку. Толщину и армирование определяет проект.
Дальше14 / 19
Разделение слоёв
Разделительный слой — Полибар С
Разделяет соседние материалы. Плотность и расположение полотна задаются схемой и проектом.
Дальше15 / 19
Теплоизоляция и основание

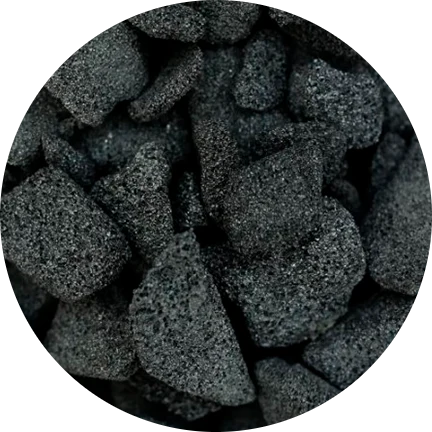

Теплоизоляционный и уклонообразующий слой из пеностекольного щебня ЩП 100/30-60
Пеностекольный щебень применён в указанном на схеме слое. Его марку и уплотнение определяет проект.
Дальше16 / 19
Разделение слоёв
Защитный слой — геотекстиль нетканый, 250 г/м2
Разделяет соседние материалы. Плотность и расположение полотна задаются схемой и проектом.
Дальше17 / 19
Пароизоляция
Пароизоляция Safety Flex APP EPP 4 mm — 1 слой
Ограничивает поступление водяного пара в конструкцию со стороны помещения.
Дальше18 / 19
Подготовка поверхности
Грунтовка битумным праймером Safety
Подготавливает поверхность к устройству последующего изоляционного слоя.
Дальше19 / 19
Конструктивный слой
Ж/б плита перекрытия (толщина по проекту)
Создаёт основание или распределяет нагрузку. Толщину и армирование определяет проект.
К материаламКонструкция раскрыта полностью
Компоненты системы
Материалы для решения
Материалы, предусмотренные конструкцией.
Тефонд HP Стар
В каталоге tegola.by
Сейфити Флекс АПП ЭПП 4 мм
В каталоге tegola.by
Мембрана Ковер Ап 550 Икс-Эл-Ти Блэк (Cover Up 550 XLT Black) рулон
Полибар С
Гео Стандарт 300
В каталоге tegola.by
Праймер Сейфити 21,5 л
Пеностекольный щебень
Геокомпозит QDrain C20 50 10F
В каталоге tegola.by
Максистуд Ф
В каталоге tegola.by

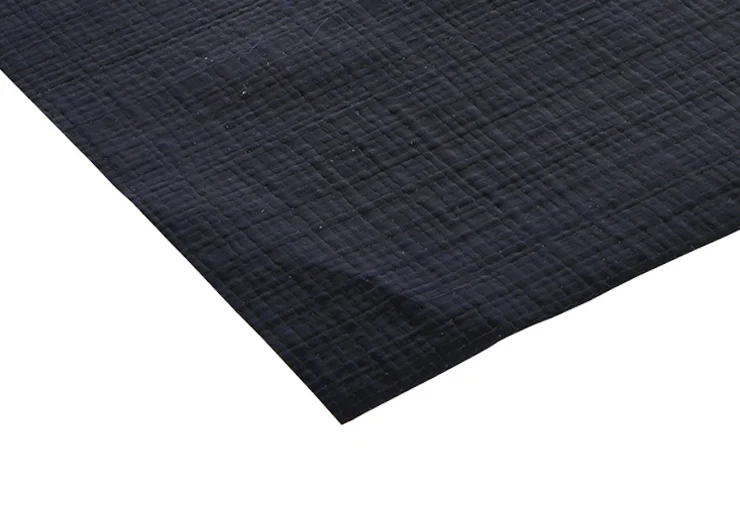

Мембрана Ковер Ап 550 Икс-Эл-Ти Блэк (Cover Up 550 XLT Black) панель
Схема показывает состав решения. Толщины, нагрузки и узлы уточняются проектом; порядок показа элементов не заменяет инструкцию по монтажу.
