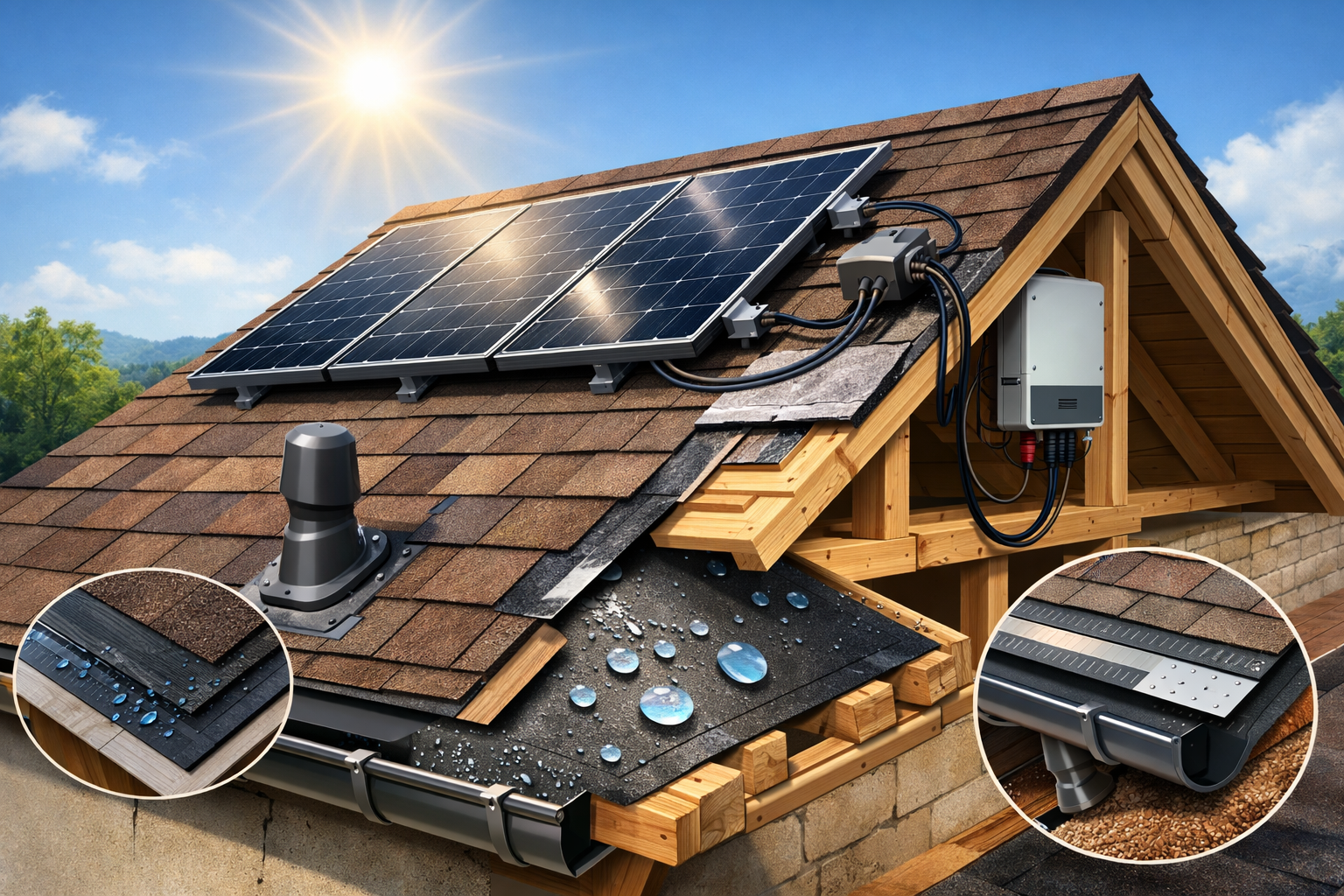

Солнечные панели на скатной крыше почти всегда воспринимаются как «электрика сверху», но для кровли это прежде всего новая геометрия потока воды и новые точки крепления. На скате появляются направляющие, кронштейны, кабельные трассы и зоны обслуживания, а значит — дополнительные требования к узлам, которые раньше могли быть «типовыми». Мы в TEGOLA часто подключаемся к таким проектам уже после монтажа, когда заказчик видит следы влаги на основании или пятна на утеплителе и просит «найти одно место, которое течёт». В реальности «одно место» обычно состоит из цепочки мелких решений: неправильно выбранная зона крепежа, незащищённая проходка и перекрытая вентиляция. Поэтому самый выгодный сценарий — заложить кровельную логику ещё до того, как панельщики выйдут на скат, и зафиксировать узлы в проекте и техкарте.
В этой статье мы расскажем, что именно нужно предусмотреть заранее, чтобы герметичность скатной кровли сохранилась после установки солнечных панелей. Мы разберём размещение массивов относительно ендов, карниза и проходок, поговорим о крепеже и маршруте кабеля, покажем, почему подкладочный слой и регламент нанесения мастики становятся важнее при большом количестве точек фиксации. Отдельно разберём вентиляцию подкровельного пространства, потому что панели часто «ломают» конвекцию от карниза к коньку и создают застойные зоны влаги. Для удобства мы дадим ссылки на материалы и разделы каталога, которые помогают подобрать системные решения: подкладочные ковры, мастики, вентиляционные выходы, металлические планки, водосточные системы и снегозадержатели.
Первый шаг — сделать не раскладку панелей, а карту кровельных рисков на скате. На этой карте мы отмечаем зоны, где вода собирается и идёт с максимальной нагрузкой: ендовы, участки ниже разжелобков, места примыканий к стенам, дымоходам и мансардным окнам, а также карнизную линию, где возможен подпор воды из-за наледи в желобе. Для кровли эти зоны уже являются «усиленными» по смыслу, и добавлять туда новые точки крепежа — плохая идея. Вторая часть карты — вентиляционные элементы и их зоны обслуживания: выходы вентиляции, аэраторы и коньковая вентиляция должны оставаться свободными. Третья часть — будущие маршруты обслуживания: проход к водосточным воронкам, очистка желобов, локальный ремонт покрытия, доступ к узлам примыканий и проходок.
На практике мы видим два типовых сценария проблем. Первый — когда панели ставят «как удобно по солнцу», а затем выясняется, что закрыт доступ к водостоку или вентиляционному выходу, и любое обслуживание превращается в демонтаж части массива. Второй — когда крепёж попадает в водосборные зоны, и вода получает постоянный контакт с точками фиксации, особенно в межсезонье при косом дожде и ветровом подсосе. Чтобы этого не было, мы рекомендуем согласовывать раскладку панелей с кровельным специалистом и фиксировать запретные зоны на схеме. В качестве опорного документа по системному устройству скатных кровель удобно держать ссылку на руководство: руководство по проектированию и устройству кровель TEGOLA (PDF).
| Что решить заранее | Как мы рекомендуем фиксировать | Что чаще всего забывают | К чему приводит |
|---|---|---|---|
| Запретные зоны крепежа | Ендовы, примыкания, зоны активного водосбора и участки ниже водосборных линий | Крепёж «по месту», без привязки к водосбору | Микропротечки и сложная диагностика |
| Маршрут кабеля и место ввода | Один понятный ввод в техническую зону, с доступом изнутри и узлом герметизации | Несколько отверстий «где ближе» | Скрытое увлажнение основания и утеплителя |
| Совместимость с вентиляцией кровли | Сохранить путь воздуха от карниза к коньку, не перекрывать выходы и аэраторы | Перекрывают вентиляционные элементы панелями | Конденсат, сырость, снижение эффективности утепления |
| Карниз и водосток | Сохранить доступ к желобам и воронкам, увязать путь воды с капельником и желобом | Водосток остается «без обслуживания» | Подпор воды, наледь, подтёки по фасаду |
Солнечная система добавляет не только вес, но и ветровые нагрузки на точки крепления, поэтому узел крепежа должен быть одновременно прочным и герметичным. Самая опасная практика — искать несущие элементы «по готовой кровле», сверлить покрытие и потом пытаться компенсировать решение герметиком. Мы рекомендуем привязывать каждую точку крепления к стропильной схеме ещё на стадии проекта, а при необходимости заранее предусматривать усиление или закладные зоны. Тогда монтаж превращается в сборку по карте, а не в импровизацию. В результате и механика, и герметичность становятся контролируемыми.
В кровлях с гибкой черепицей особенно важно качество и ровность основания, потому что подкладочные слои и покрытие повторяют поверхность. Если основание «гуляет», на узлах крепления появляются микроперепады, где вода задерживается и дольше контактирует с деталями крепежа. Именно поэтому в наших системных материалах мы всегда возвращаемся к теме основания, подкладки и узлов, а не только к верхнему покрытию. Если вам нужен расширенный обзор логики кровельной системы и её преимуществ на сложной геометрии, можно использовать материал чем хороша битумная черепица. В нём удобно объяснять заказчику, почему системность важнее «одной детали».
В любой солнечной установке есть кабельные трассы, и рано или поздно возникает вопрос ввода в дом. Для кровли ключевое правило простое: минимизировать количество проходок и сделать оставшиеся проходки системными. В нашей практике больше половины проблем с герметичностью появляются не на больших узлах, а на небольших «самодельных» вводах, которые сделали быстро и закрыли герметиком. Герметик по кругу не заменяет узел, потому что узел должен сохранять водозащитный слой и работать при деформациях, ветровом подсосе и температурных циклах. Поэтому на стадии проекта мы рекомендуем выбрать одно место ввода, обеспечить доступ изнутри, а сам ввод оформить по принципу проходного элемента с регламентом монтажа.
В руководстве TEGOLA показан понятный и повторяемый алгоритм установки проходного элемента для вентиляционных, канализационных и антенных выходов. Этот алгоритм полезен как эталон кровельной логики: сначала разметка внутреннего и наружного контура, затем вырез отверстия по внутреннему контуру, после чего проходной элемент фиксируется к основанию с применением мастики и крепежа с заданным шагом. Далее наносится мастика на внешнюю поверхность проходного элемента, после чего укладывается черепица и устанавливается сам выход, который фиксируется саморезами. Такой подход важен тем, что узел становится ремонтопригодным: вы понимаете, где слой герметизации, где механическое крепление и как узел разбирается при необходимости.
Если на объекте предусмотрены вентиляционные выходы, которые находятся рядом с массивом панелей, мы рекомендуем заранее проверить, что панели не перекрывают доступ к этим выходам и не мешают обслуживанию. Для подбора комплектующих используйте раздел вентиляционные выходы и карточку проходной элемент Поливент для битумной черепицы. Даже если кабельный ввод решается отдельным способом, принцип «проходка как узел» лучше всего показывает, как сохранить непрерывность водозащиты. Чем меньше в проекте «мест, где можно придумать по-разному», тем стабильнее герметичность.
| Этап | Что делаем | Зачем это нужно | Частая ошибка |
|---|---|---|---|
| Разметка | Наносим внутренний и наружный контур проходного элемента | Отверстие совпадает с геометрией элемента и не «разрабатывает» покрытие | Режут «на глаз», получая щели и неровности |
| Отверстие | Вырезаем отверстие по внутреннему контуру в сплошном основании | Минимальный размер, который легко герметизировать | Отверстие больше нормы, начинают «заливать» мастикой |
| Фиксация | Фиксируем элемент к основанию с мастикой и крепежом по регламенту | Узел держит нагрузку и сохраняет герметизацию | Крепят без мастики или наоборот «только на мастику» |
| Финиш | Укладываем покрытие и устанавливаем выход, контролируя вертикальность | Узел становится законченным и обслуживаемым | Панели ставят так, что потом нет доступа к узлу |
Подкладочный ковер в системе мягкой кровли — это не просто дополнительный слой, а реальная защита от воды в сложных режимах. Когда на крыше появляется солнечная система, точек потенциального риска становится больше, поэтому подкладочный слой начинает играть ещё более важную роль. В нашем руководстве на узлах показаны конкретные размеры и логика: например, в узле установки проходного элемента применяется подкладочный гидроизоляционный ковер размером 1×1 м, что подчёркивает идею локального усиления в зоне проходки. На карнизных узлах и узлах с водосточным желобом в руководстве также показаны нахлёсты подкладочного ковра, которые помогают сохранить водозащитный слой в местах, где вода может задерживаться. Это хороший ориентир для техкарты: когда всё зафиксировано размерами и шагами, меньше шансов, что монтажники начнут «упрощать» критичные зоны.
Для понимания функций слоя и типовых сценариев применения используйте материал подкладочный ковер. Для подбора конкретных решений удобно открыть каталог подкладочные ковры и выбирать материалы, подходящие под ваш уклон и конструктив. Мы рекомендуем обсуждать подкладочный слой одновременно с узлами крепления солнечной системы, потому что эти решения связаны. Если крепёж выполняется без понимания слоёв, он может повредить то, что должно защищать кровлю в сложных условиях. А если слои продуманы, даже кратковременные перегрузки по воде не превращаются в протечки.
Когда речь идёт о герметизации узлов, самый частый соблазн — «дать побольше мастики, чтобы наверняка». Мы в TEGOLA придерживаемся обратной логики: мастика должна применяться по регламенту, потому что слишком толстый слой не делает узел лучше и часто создаёт неровности, где задерживается вода. В руководстве и монтажных схемах указан понятный принцип нанесения: мастика наносится полосами шириной 2–3 см с интервалом 1,5–2 см, а толщина слоя должна быть не более 0,5–1 мм. Этот подход помогает получить равномерную герметизацию и сохранить предсказуемую геометрию узла. Если же мастику «намазывают ковром», узел становится жёстким, неровным и более уязвимым в температурных циклах.
Для комплектации используйте раздел мастики и материал мастика для монтажа битумной черепицы, где собраны практические пояснения по применению. Мы рекомендуем включать регламент нанесения мастики в техкарту, особенно если на крыше работает несколько бригад. В солнечных проектах часто бывает так, что кровельщики и монтажники оборудования используют разные материалы и разные привычки герметизации. Когда в техкарте прописано «как именно», узлы становятся одинаковыми по качеству, а не зависят от того, кто оказался на скате в этот день.
Даже если все отверстия герметичны, кровля может «мокнуть» изнутри из-за нарушенного влажностного режима. В руководстве TEGOLA описан базовый принцип вентиляции: нужно создать воздушную прослойку между утеплителем и основанием кровли высотой не менее 50 мм и обеспечить свободный проход воздушного потока от карниза к коньку. Приток воздуха по карнизу может быть организован непрерывно вдоль карниза или точечно через вентиляционные решётки, элементы подшивки, софиты или кровельные аэраторы, а в верхней части крыши должны быть вытяжные отверстия. Когда на скате появляется солнечный массив, важно проверить, что он не создаёт «глухих зон» и не перекрывает выходы вентиляции. Иначе вы рискуете получить конденсат и сырость там, где «снаружи всё сухо».
Чтобы быстро освежить логику и типовые ошибки, используйте статью вентиляция мягкой кровли. Для комплектации вентиляционных решений доступны разделы аэраторы и вентиляционные выходы. Мы рекомендуем согласовывать раскладку панелей так, чтобы вокруг вентиляционных элементов оставалась зона обслуживания и свободный выход воздуха. Это простая мера, которая экономит много времени в эксплуатации: вентиляционные элементы иногда требуют осмотра, а кровля — периодической проверки после сильных ветров и снеговых сезонов. Если вентиляция «заперта» панелями, любые работы усложняются и дорожают.
Солнечные панели меняют режим эксплуатации водостока: на крыше становится больше элементов, которые могут задерживать мусор, а доступ к желобам и воронкам может быть перекрыт. Между тем именно подпор воды в карнизной зоне — один из самых частых источников проблем, особенно зимой при наледи. В руководстве TEGOLA на узле установки водосточного желоба показана системная увязка карнизного металлического фартука (капельника), подкладочного слоя, мастики, основания, лобовой доски и защиты вентиляционного зазора. Там же указан рекомендуемый уклон установки водосточного желоба не менее 2,5 мм на метр, что важно для стабильного отвода воды. Для солнечного проекта это означает простую вещь: даже идеальные верхние узлы могут пострадать, если внизу вода начинает «стоять» и искать обходные пути.
Мы рекомендуем заранее проверить путь воды на карнизе: капля должна уйти с покрытия на капельник и затем в желоб, а не «за желоб» по лобовой доске и фасаду. Роль металлических планок в этом узле хорошо раскрыта в материале для чего нужны металлические планки в скатной кровле, а по обслуживанию и защите желобов полезна статья защита водостоков от мусора и грязи. Для комплектации водосточной системы используйте раздел водосточные системы. Когда доступ к водостоку предусмотрен заранее, сезонное обслуживание не превращается в демонтаж оборудования.
| Симптом | Что чаще всего является причиной | Что проверяем в узле | Чем обычно решается |
|---|---|---|---|
| Потеки на фасаде под карнизом | Вода идёт за желобом или по лобовой доске | Капельник, стыковка с желобом, уклон желоба, доступ к очистке | Увязка карнизной планки и водостока, защита кромки |
| Сырость в мансарде без явной протечки | Нарушена вентиляция подкровельного пространства | Приток по карнизу, непрерывность зазора, свободный выход воздуха | Корректировка вентиляции, сохранение конвекции карниз–конёк |
| «Течёт» только при косом дожде | Уязвимые проходки и крепёж в зоне активного потока | Места крепления направляющих, вводы, узлы герметизации | Системная проходка/фартук и регламент герметизации |
| Проблемы зимой: наледь, сосульки | Подпор воды из-за наледи и засоров | Водосток, доступ к очистке, снеговые нагрузки и сход снега | Обслуживание водостока, снегозадержание, профилактика наледи |
Солнечные панели на скате часто становятся «линией перелома» для снега: где-то снег задерживается, где-то начинает сходить резче. Это влияет и на водосток, и на карнизный узел, и на безопасность проходов возле здания. Мы рекомендуем заранее оценивать, как будет работать снеговой режим, особенно если массив расположен близко к карнизу или над входной группой. С точки зрения кровельной системы важна защита водостока и контроль схода снега, чтобы желоба и крюки не получали ударную нагрузку. В таких проектах особенно важно не экономить на обслуживаемости водостока и на правильной увязке карнизной планки с желобом.
Если на объекте требуется снегозадержание, для подбора решений используйте раздел снегозадержатели и обзорный материал снегозадержатели на крыше: назначение и виды. Мы всегда советуем обсуждать снеговой режим вместе с панельщиками, потому что солнечные массивы меняют распределение снега и льда на скате. Важно, чтобы в проекте были предусмотрены безопасные зоны и сохранён доступ к обслуживанию карниза и водостока. Тогда зимний сезон не превращается в цепочку аварийных «сбросов льда» и ремонтов желобов.
Кровельные узлы, где есть приклейка, мастика и подкладочные материалы, требуют сухого основания и нормальных погодных условий. Мы часто видим, как монтаж солнечной системы «поджимает» график кровельщиков: панельщики уже приехали, и на крыше начинают сверлить и герметизировать в сырую погоду. Это почти всегда плохой сценарий, потому что влажность ухудшает адгезию и повышает риск полостей в узлах. Мы рекомендуем прописывать в ППР и техкарте условия выполнения работ и порядок защиты основания, чтобы монтаж не зависел от случайностей. Для практического понимания рисков используйте материал кровельные работы в дождь.
В нашей практике лучше всего работает разделение ответственности по этапам. Сначала кровля доводится до состояния «герметичная система», затем выполняются работы по установке крепежа и оборудования строго по согласованным узлам, а после этого проводится контрольная проверка ключевых зон. Такая последовательность снижает риск того, что разные бригады «перебьют» друг другу узлы. Если проект сложный, мы рекомендуем сделать фотопротокол скрытых работ по проходкам и по карнизному узлу до того, как доступ станет ограниченным. Это дисциплинирует монтаж и экономит время при любых вопросах в эксплуатации.
Солнечная система рассчитана на долгую работу, и крыша тоже должна быть рассчитана на долгую работу. Это означает, что у кровли должен сохраняться доступ к ключевым узлам: водосток, карниз, вентиляционные выходы, примыкания и зоны возможного локального ремонта. Мы рекомендуем оставлять технологические проходы и не закрывать массивом те элементы, которые могут потребовать осмотра. Практическая логика простая: если до узла нельзя добраться, узел не обслуживается, а значит маленькая проблема растёт до большой. Особенно это актуально для участков, где возможны сезонные засоры водостока и где снеговой режим наиболее агрессивен.
Если локальный ремонт покрытия всё же потребуется, важно иметь понятный регламент. Для этого удобно использовать нашу инструкцию по ремонту повреждённого участка кровли (PDF), где описан порядок замены элемента и практические условия выполнения работ. Мы рекомендуем предусмотреть в раскладке панелей возможность снять ограниченный участок массива без демонтажа «половины ската». Это один из тех пунктов, который редко обсуждают на старте, но который потом сильно влияет на стоимость владения объектом. Когда проект продуман, солнечная система и кровля сосуществуют спокойно, а герметичность остаётся стабильной.
Да, если заранее спланировать зоны крепления, минимизировать проходки и выполнить каждую проходку как системный кровельный узел с понятным регламентом монтажа. Мы рекомендуем фиксировать решения в проекте и техкарте, чтобы на объекте не было «трактовок». Дополнительно важно сохранить вентиляцию подкровельного пространства и не перекрывать доступ к обслуживанию водостока и узлов.
Опасно и то, и другое, но чаще всего проблемы создаёт большое количество мелких точек крепления и «самодельные» вводы кабеля без узла. Мы рекомендуем привязывать точки крепления к несущей схеме и выбирать один понятный ввод, который оформлен как узел и доступен для обслуживания. Чем меньше проходок и чем системнее решение, тем стабильнее герметичность.
Мы рекомендуем избегать крепежа и «сложных стыков» в водосборных зонах: ендовы, примыкания к стенам и дымоходам, участки ниже линий стока. В этих местах вода работает с повышенной нагрузкой, и любая дополнительная точка крепления становится потенциальной зоной риска. Лучше сместить массив так, чтобы он находился на «чистом» участке ската и не усложнял обслуживание узлов.
Обязательно, потому что панели могут перекрывать выходы вентиляции и создавать застойные зоны. В руководстве TEGOLA описан принцип вентиляции с организованным притоком на карнизе и свободным проходом воздуха к коньку, с вентиляционной прослойкой не менее 50 мм. Для практического понимания используйте материал вентиляция мягкой кровли.
Подкладочный ковер работает как дополнительная защита в сложных режимах воды и повышает устойчивость узлов к кратковременным перегрузкам. При наличии множества точек крепления и проходок дисциплина по подкладочному слою становится критичной. Полезно ориентироваться на системные узлы в руководстве и использовать рекомендации из материала подкладочный ковер.
Мы не рекомендуем увеличивать объём мастики без регламента. В руководстве и монтажных схемах указано, что мастика наносится полосами заданной ширины и толщины, а чрезмерный слой может создавать неровности и не улучшает качество узла. Для подбора материалов используйте раздел мастик и материал мастика для монтажа битумной черепицы.
Важно сохранить доступ к обслуживанию желобов и воронок, обеспечить корректную увязку капельника с желобом и не допустить подпора воды в карнизной зоне. Мы рекомендуем ориентироваться на системные решения из руководства и использовать материал защита водостоков от мусора и грязи. Для комплектации используйте водосточные системы.
Да, потому что панели меняют сход и накопление снега на скате, а это влияет на водосток и карнизный узел. Если требуется снегозадержание, используйте снегозадержатели и материал снегозадержатели: назначение и виды. Мы рекомендуем согласовывать снеговые решения вместе с раскладкой массивов и маршрутом обслуживания.
Важно, чтобы раскладка панелей позволяла получить доступ к участку покрытия без демонтажа большого массива. Для регламента ремонта используйте инструкцию по ремонту повреждённого участка кровли (PDF). Мы рекомендуем заранее предусматривать «окна доступа» и технологические проходы, чтобы ремонт был быстрым и аккуратным.
