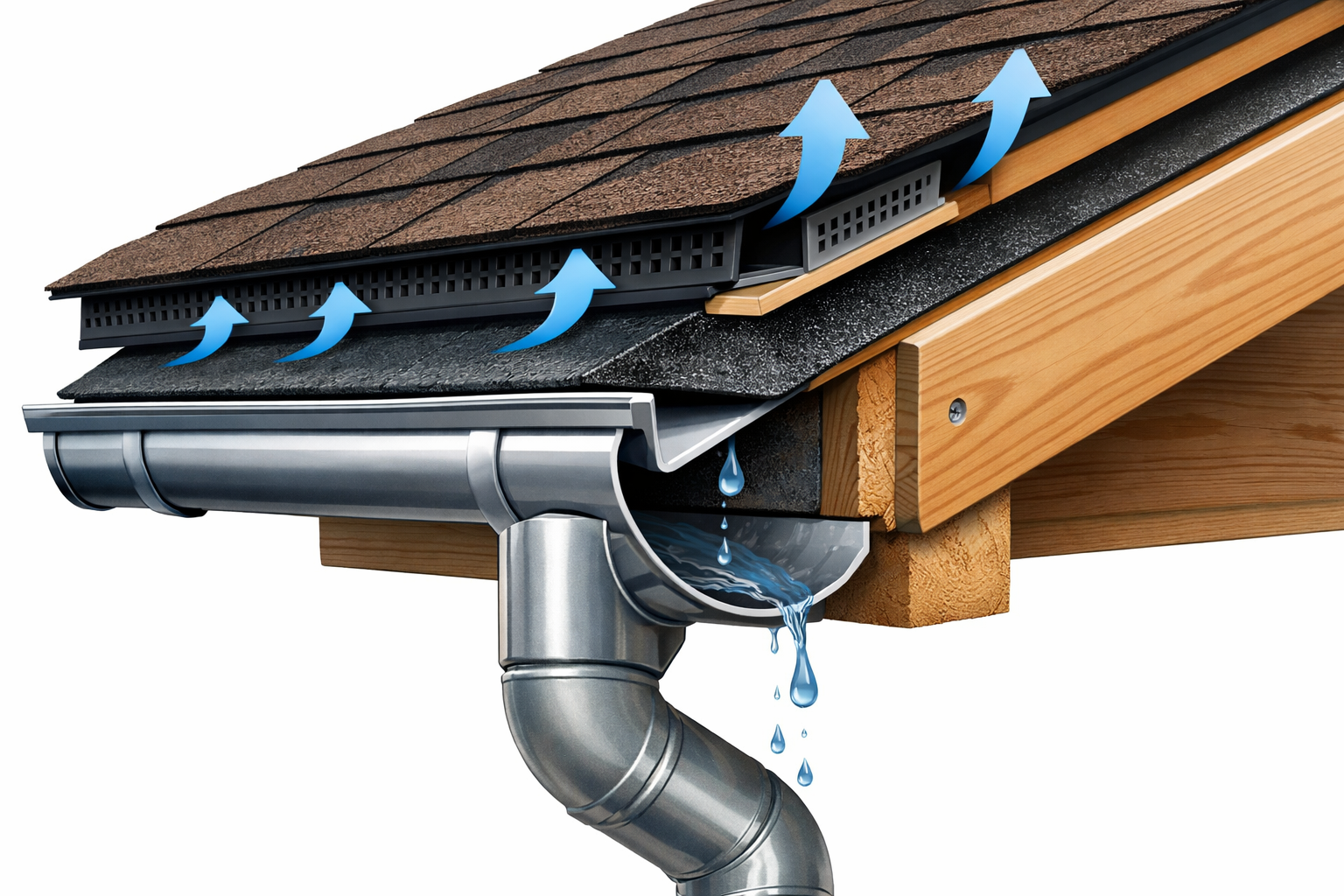

Карнизный узел на мягкой кровле: вентиляция, капельник, защита кромки, водосток

Карнизный узел редко выглядит «героем» проекта, потому что на визуализациях его почти не видно. Но именно в стыке «кровля–фасад» чаще всего рождаются мелкие, неприятные и дорогие проблемы: мокрые пятна на штукатурке, гниющая лобовая доска, сосульки по всему периметру, запах сырости в подкровельном пространстве и жалобы на «непонятные подтёки», которые проявляются только при косом дожде. Мы в TEGOLA считаем карниз не декоративной кромкой, а инженерным узлом, где одновременно встречаются вода, воздух, дерево, металл и фасадная отделка. Если увязка выполнена системно, карниз работает тихо и незаметно, а фасад остаётся сухим. Если узел собран «по привычке» и без контроля пути воды, проблемы накапливаются годами и внезапно проявляются тогда, когда уже поздно и дорого разбирать отделку.

В этой статье мы разберём карнизный узел именно как стык кровля–фасад, а не как общий рассказ о софитах. Мы покажем, как связать вентиляцию, капельник, защиту кромки, водосток и подшивку так, чтобы вода уходила по правильному маршруту, воздух попадал в вентиляционную камеру, а кромки основания и фасад не намокали. Мы будем опираться на наш подход к кровельной системе и на типовые решения, которые мы используем в проектировании и в инженерной поддержке объектов. По ходу статьи мы дадим ссылки на разделы сайта, где удобно посмотреть аксессуары и дополнительные материалы для конкретной комплектации.

Если вам нужна базовая «карта узлов» и общее понимание кровельной конструкции, держите под рукой наше руководство в PDF: руководство по проектированию и устройству кровель TEGOLA. Оно помогает не спорить «на словах», а фиксировать решения в документации и проверять узлы на объекте по понятным контрольным точкам.

Почему карнизный узел чаще других выдаёт дорогие «мелочи»

На карнизе сходятся два потока, которые сложно «успокоить» без инженерной дисциплины: поток воды и поток воздуха. Вода здесь появляется в разных состояниях — дождь, талая вода, брызги от водостока, конденсат на холодных участках металла, а зимой ещё и наледь в желобах. Воздух в карнизной зоне должен заходить в вентиляционную камеру подкровельного пространства и дальше выходить через верхние элементы вентиляции, иначе влажностный режим кровельного пирога начинает работать против вас. Любая ошибка в этой связке редко приводит к аварии в первый сезон, но почти всегда приводит к накоплению дефектов: мокнут древесные элементы, темнеют участки фасада, отслаивается краска, появляются грибок и неприятные запахи в мансарде.

Ещё одна причина проблем — «разделение ответственности» на объекте. Кровельщик отвечает за покрытие, фасадчик — за подшивку и отделку, водосточник — за желоба и трубы, а в итоге никто не отвечает за узел целиком. Мы в TEGOLA всегда рекомендуем рассматривать карнизный узел как единый комплект решений и фиксировать его в проекте: где проходит путь воды, где организован приток воздуха, чем закрыта кромка основания, как защищена лобовая доска, и как водосток не мешает вентиляции. Когда это закреплено на чертеже и в спецификации, монтаж превращается в повторяемый процесс, а не в «творчество по месту».

Состав карнизного узла: что именно нужно увязать

Чтобы карниз работал предсказуемо, в нём должны одновременно решаться четыре задачи. Первая — управлять водой: направить её с покрытия в водосток или безопасно отвести от фасада. Вторая — защитить кромки: торец основания, лобовую доску, нижнюю кромку подкладочного слоя и места крепления. Третья — обеспечить вентиляцию: организовать приток воздуха в подкровельную вентиляционную камеру так, чтобы воздух не блокировался водостоком и подшивкой. Четвёртая — закрыть узел от мусора и насекомых, не «задушив» при этом вентиляцию.

Удобно мыслить карнизом как набором конкретных элементов, каждый из которых отвечает за свою функцию. Для проектировщика это значит простое правило: каждый элемент должен быть либо показан на узле, либо осознанно исключён с пониманием последствий. Ниже мы приводим таблицу, которая помогает быстро собрать карнизный узел «по функциям», а не «по привычке».

Таблица: элементы карнизного узла и их роль в стыке кровля–фасад

Геометрия карниза: почему «путь капли» начинается на кромке гонта

Карнизный узел нужно проверять не только чертежом, но и простой мысленной моделью: представьте каплю воды, которая скатывается по гибкой черепице к карнизу. Дальше она должна попасть на металл карнизной планки, сформировать «каплю отрыва» и уйти либо в желоб, либо на безопасную зону отмостки, если водосток не предусмотрен. Если на этом пути есть участок, где вода может пойти по дереву, затечь под кромку подкладочного слоя или попасть на фасад, со временем вы увидите последствия. Мы называем это контролем «пути капли», и это одна из самых полезных привычек для проектировщика и технадзора.

Самая распространенная ошибка в геометрии — когда желоб и карнизная планка не «согласованы» между собой, и вода начинает течь за желобом по лобовой доске. Вторая частая ошибка — когда карнизная кромка получается «плоской», без выраженного отрыва капли, и вода по капиллярному эффекту затекает на обратную сторону металла и дальше в подшивку. Третья проблема — когда кромка основания не защищена, и любое намокание становится началом разрушения древесины. В нашем руководстве мы показываем общую схему устройства кровли, где карнизный участок включает капельник, водосточный желоб, лобовую доску и подшивку свеса, а логика узла строится вокруг управляемого стока воды и вентиляции.

Подкладка на карнизе: где заканчивается «страховка» от воды и льда

Карнизная зона — это место, где подкладочный слой часто работает в самых неблагоприятных условиях. Здесь возможен подпор воды при засоре водостока, здесь задерживается снег и образуется наледь, сюда попадает косой дождь и брызги. Поэтому мы рекомендуем рассматривать подкладочный слой на карнизе не как формальную «прослойку», а как реальную защиту узла. Правильный подкладочный ковер снижает риск того, что временная перегрузка по воде сразу приведет к намоканию древесины и утеплителя. Чтобы глубже разобраться в типах и назначении подкладочных материалов, используйте наш материал: подкладочный ковер.

Важно, что подкладка на карнизе должна быть увязана с металлом и крепежом, иначе она сама превращается в источник проблем. Если край подкладочного слоя не защищён и открыт воде, он начинает разрушаться и «подсасывать» влагу. Если подкладка пробита крепежом в зоне, куда попадает вода из-под кромки, вы получите локальные протечки, которые сложно диагностировать. Мы всегда советуем фиксировать в проекте не только наличие подкладки, но и принцип узла: где она заканчивается, как закрыта кромка, и как карнизная планка формирует дальнейший путь воды. Для подбора конкретных ковров удобно использовать раздел: подкладочные ковры.

Карнизная планка (капельник): защита кромки и управление водой в одном элементе

Карнизная планка — это тот элемент, который одновременно защищает кромку основания и задаёт воде правильное направление. Мы используем карнизную планку как «жёсткий контур» карниза: она принимает на себя воду с покрытия и не даёт ей гулять по древесине и фасаду. На практике именно она чаще всего спасает лобовую доску от постоянного намокания и продлевает срок службы окраски и обшивки. При правильной установке капельник формирует отрыв капли и помогает воде попадать в желоб, а не за него. Для спецификации и комплектации можно использовать страницу аксессуара: карнизная планка.

Карнизная планка должна быть связана с подкладочным слоем, а не «жить отдельно». Мы часто видим на объектах ситуацию, когда металл поставили, но край подкладки оставили без защиты или с неправильным нахлёстом, и тогда вода находит слабое место именно на стыке. Второй распространенный сценарий — когда крепеж и подрезка выполнены так, что в металле появляются точки, где вода задерживается и потом уходит в подшивку. Третий сценарий — когда водосток поставлен так, что мешает правильному отрыву капли, и вода начинает идти по обратной стороне металла. Чтобы системно посмотреть на роль металлических элементов в кровле, используйте наш материал: для чего нужны металлические планки в скатной кровле.

Защита лобовой доски и кромок: почему фасад начинает страдать первым

Лобовая доска и зона подшивки — первая линия контакта с брызгами и влажным воздухом. Даже при идеально работающем желобе часть влаги всегда присутствует в виде аэрозоля, а зимой сюда добавляется наледь. Если древесина не защищена или защита выполнена «дыряво», вы получите классический набор: потемнение, отслоение краски, местный грибок и затем гниение. Мы рекомендуем относиться к защите лобовой доски как к обязательному элементу долговечности карниза, потому что ремонт этой зоны почти всегда связан с демонтажом части водостока и подшивки. Когда заказчик говорит «давайте сэкономим на мелочах», именно здесь экономия превращается в дорогое обслуживание через несколько сезонов.

В нашем руководстве есть типовые узлы карнизного свеса и варианты установки водосточного желоба, где видно, как в узле работают капельник, лобовая доска, желоб и подшивка. Логика простая: кромки должны быть защищены так, чтобы вода не попадала на древесину, а все поверхности, которые видят воду, должны быть рассчитаны на такую работу. Если у вас сложный фасад с утеплением, важно дополнительно контролировать стык утепления ската и утепления фасада, чтобы не получить «дырку» в тепловом контуре на карнизе. Это не мелочь, потому что тепловой разрыв часто усиливает наледеобразование и увеличивает нагрузку на водосток и капельник.

Вентиляция начинается на карнизе: приток воздуха нужно проектировать, а не «надеяться на щели»

Про вентиляцию в мягкой кровле часто вспоминают на уровне «где поставить аэратор», но правильная вентиляция начинается снизу — с притока воздуха на карнизе. Мы рассматриваем карниз как «входные ворота» вентиляционной системы подкровельного пространства, и именно поэтому стык кровля–фасад нельзя проектировать без понимания, откуда и как воздух войдёт в вентиляционную камеру. В нашем руководстве мы прямо указываем: приток воздуха должен быть обеспечен через подшивку карнизного свеса либо под водосточным желобом. Если приток организуется из-под желоба, вдоль него нужно выполнить щель высотой не менее 2 см, чтобы воздух реально проходил в подкровельное пространство, а не упирался в декоративные элементы. Такой подход снимает типичную проблему, когда карниз выглядит «красиво закрытым», но вентиляции фактически нет.

Мы всегда советуем проверять вентиляцию по простой схеме: приток внизу, свободная вентиляционная камера по скату и организованный выход в верхней зоне. Когда приток перекрыт или не рассчитан, влага из помещений начинает задерживаться в кровельном пироге, утеплитель теряет эффективность, а деревянные элементы работают в повышенной влажности. Для понимания принципов и типичных ошибок используйте наш материал: вентиляция мягкой кровли. А для комплектации и подбора вентиляционных элементов у нас есть отдельные разделы: аэраторы и вентиляционные выходы.

Таблица: два типовых способа организовать приток воздуха на карнизе

Софит в карнизном узле: не «про софиты вообще», а про рабочий вход воздуха и защиту от насекомых

Подшивка карниза решает сразу две задачи: закрывает узел и формирует приток воздуха. Поэтому нас интересуют не «софиты как отделка», а софиты как часть вентиляционной схемы и как защита от мусора и насекомых. В нашем руководстве на типовых узлах карнизного свеса мы используем перфорированные решения и дополнительно предусматриваем сетку от насекомых. Такой подход позволяет сохранить вентиляцию и одновременно не превратить карниз в «вход» для насекомых и птиц. Когда сетки нет, подкровельное пространство часто начинает жить своей жизнью, а вентиляционные каналы постепенно забиваются мусором.

Есть ещё одна практическая деталь, которую мы рекомендуем помнить на стадии проектирования: при ширине карнизного свеса более 600 мм требуется дополнительная фиксация подшивки по центру свеса. Это не про эстетику, а про жёсткость и долговечность: широкая подшивка без дополнительной фиксации со временем начинает «играть» и создавать щели, которые ухудшают внешний вид и могут повлиять на работу вентиляционного входа. Если вы подбираете решения для подшивки, используйте раздел: софиты, а для выбора по материалам и логике применения — наш материал: как выбрать софиты для подшивки кровли.

Водосток и карниз: как согласовать желоб с капельником и вентиляцией

Мы рекомендуем проектировать кровли, как правило, с организованным водоотводом, потому что он защищает фасад, цоколь и отмостку от постоянного увлажнения. При наружном организованном водоотводе важно не только «поставить желоба», но и согласовать их с карнизным узлом так, чтобы желоб не мешал отрыву капли и не перекрывал вентиляционный приток. В нашем руководстве мы указываем базовые проектные ориентиры для водоотвода: расстояние между водосточными трубами при наружном организованном водоотводе не должно превышать 24 м, а сами водостоки должны быть защищены от засорения специальными элементами. Это напрямую связано с карнизом, потому что засорённый желоб превращает карнизный участок в зону подпора воды и наледи. На практике именно засоры и неправильная увязка желоба с капельником становятся причиной «внезапных» подтеков по фасаду.

Отдельно подчеркнём сценарий неорганизованного водоотвода, который иногда выбирают на небольших зданиях. В нашем руководстве мы приводим условие, при котором такой водоотвод допускается: для одно- и двухэтажных зданий при устройстве козырьков над входами и при выносе карниза от плоскости стены не менее 600 мм. Эта цифра важна именно для стыка кровля–фасад, потому что она задаёт минимальную «зону безопасности», куда вода может уйти, не превращая фасад в постоянную мокрую поверхность. Если вы комплектуете объект водосточной системой, используйте наш раздел: водосточные системы, а для понимания обслуживания и типовых проблем — материал: ремонт ПВХ водостока.

Противообледенение и снег: почему карниз всегда перегружен зимой

Карнизная зона испытывает наибольшую нагрузку зимой, потому что здесь встречаются теплый поток воздуха из здания, холодный наружный воздух и водосточная система, которая замерзает быстрее всего. В нашем руководстве мы рекомендуем предусматривать кабельную систему противообледенения для предотвращения ледяных пробок и сосулек в водосточной системе, а также для снижения риска скопления снега и наледей на карнизном участке. Это не «дополнительная опция для комфорта», а инженерная мера, которая защищает водосток, карнизную планку и фасад от циклов замерзания и оттаивания. Когда желоб превращается в ледяной канал, вода начинает искать обходные пути и часто уходит туда, где её не ждали: за желоб, на лобовую доску и на подшивку.

Снегозадержание тоже связано со стыком кровля–фасад, потому что лавинообразный сход снега способен повредить водосток и капельник, а заодно создать ударную нагрузку на карниз. В руководстве мы рассматриваем систему снегозадержания как обязательную для кровель с наружным водостоком, а для гибкой черепицы обычно применяются точечные снегозадержатели. Для подбора решений используйте раздел: снегозадержатели, а для общего понимания назначения и видов — материал: снегозадержатели на крыше: назначение и виды.

Старт на карнизе: почему начальный ряд и кромка покрытия влияют на узел

Карниз — это место, где начинается покрытие, и стартовый ряд определяет, как будет вести себя кромка при ветре и при нагрузке водой. Если старт выполнен неправильно, кромка может приподниматься, появятся микрозазоры, а вода получит шанс зайти под покрытие именно в зоне, где ей проще всего добраться до фасада. Мы рекомендуем рассматривать карнизный узел в связке с технологией укладки начального ряда и с применением правильных комплектующих, потому что это «одна система», а не разрозненные операции. Для комплектации часто используют специальные решения, рассчитанные на работу в карнизной и коньковой зоне, и это удобно фиксировать в спецификации.

Если вам нужно быстро подобрать материалы для карнизной зоны в одной логике с коньком, используйте раздел: коньково-карнизная черепица. В карнизном узле этот элемент важен тем, что он работает в зоне максимального воздействия ветра и воды, а также задаёт аккуратный внешний вид кромки. Когда карнизный старт собран по системе и увязан с капельником и подкладкой, вы получаете кромку, которая работает предсказуемо и не требует «подклейки» через сезон.

Типовые проблемы на стыке кровля–фасад: как они выглядят и откуда берутся

Мы часто сталкиваемся с ситуацией, когда заказчик говорит: «У нас крыша не течёт, но фасад мокнет». Это классическая карнизная история, потому что вода может не попадать в помещения, но постоянно работать по древесине и отделке. Второй типичный запрос звучит так: «После зимы появились сосульки и потёки по подшивке». Здесь почти всегда замешаны наледь в желобах, отсутствие противообледенения и неправильная увязка капельника с водостоком. Третий запрос — «в мансарде пахнет сыростью, хотя утеплитель новый», и тогда мы проверяем приток воздуха на карнизе и непрерывность вентиляционной камеры. Эти проблемы редко решаются «одной мастикой», потому что у них системная причина: где-то нарушен путь воды или путь воздуха.

Ниже мы собрали диагностическую таблицу, которая помогает быстро связать симптом на фасаде с вероятной причиной в карнизном узле. Мы рекомендуем использовать её как чек-лист для выезда на объект, особенно перед тем, как закрывать карниз подшивкой и делать финишную отделку. Самое выгодное время для исправлений — до того, как всё зашито, окрашено и смонтировано на чистовую. После чистовой отделки любое вмешательство почти всегда умножается по стоимости.

Таблица: «симптом → причина → что проверять» в карнизном узле

Как зафиксировать карнизный узел в проекте, чтобы на объекте не было «трактовок»

Карнизный узел нельзя оставлять «по умолчанию», потому что слишком много участников строительства имеют свои привычки и «любимые схемы». Мы рекомендуем показывать в проекте не только разрез карниза, но и принцип увязки: где идёт подкладка, как закрыта кромка основания, где стоит карнизная планка, как желоб ловит воду, и где обеспечен приток воздуха. Отдельно стоит фиксировать, что вентиляция должна работать именно как система: приток на карнизе и выход через верхние элементы, без перекрытий и «мертвых зон». Чем подробнее это прописано, тем меньше вероятность, что карниз «случайно» задушат утеплителем или подшивкой.

Ниже мы приводим короткий список того, что мы обычно рекомендуем включать в проектную документацию и ППР по карнизу. Это не длинный перечень «всего на свете», а именно те пункты, которые чаще всего становятся причиной спорных ситуаций и дорогих переделок. Если эти пункты закрыты, карнизный узел в большинстве случаев работает спокойно.

• Схема притока воздуха: через подшивку или под желобом, с обязательной защитой от насекомых и без перекрытия сечения.
• Путь воды: от кромки покрытия через капельник в желоб, без сценария «за желобом по лобовой доске».
• Защита кромок: карнизная планка и защита лобовой доски как обязательные элементы долговечности.
• Подкладочный слой на карнизе: принцип применения и увязка с металлом и крепежом.
• Условия эксплуатации водостока: защита от засорения и понятный доступ к обслуживанию.

Контроль на объекте: как принимать карниз до подшивки и после

Карнизный узел удобно принимать в два этапа. Первый — когда готово основание, подкладка и металл, но подшивка ещё не закрыла доступ к узлу. На этом этапе можно исправить геометрию, убедиться в корректности кромок и оценить, как вода будет уходить в желоб, не разбирая готовый фасад. Второй этап — после монтажа подшивки и водостока, когда важно проверить, что вентиляция реально работает, а приток воздуха не перекрыт декоративными элементами. Мы рекомендуем обязательно проводить этот контроль до того, как фасад полностью закончен и подписаны акты скрытых работ.

Если говорить практично, самый полезный контроль — «пальцевый» и «визуальный». Пальцами легко почувствовать перепады на кромке, которые потом превратятся в места задержки воды, а визуально видно, не перекрыт ли приток воздуха. Дополнительно мы советуем не забывать про обслуживание: водосток должен иметь защиту от засорения, а доступ к чистке не должен требовать разборки подшивки. Это особенно актуально на домах с деревьями рядом и на участках, где в желоб регулярно попадает мусор.

FAQ

Почему карнизный узел считают самым «проблемным» местом на стыке кровля–фасад?

Потому что здесь одновременно работает вода в разных режимах (дождь, брызги, наледь, подпор при засоре) и вентиляция подкровельного пространства. Если путь воды не управляется капельником и водостоком, фасад начинает мокнуть, даже если явной протечки в доме нет. Если приток воздуха на карнизе перекрыт, ухудшается влажностный режим кровельного пирога и появляются последствия в мансарде и на древесине. Мы рекомендуем рассматривать карниз как единый узел, а не как набор отдельных работ разных подрядчиков.

Какой главный принцип для карнизного узла, чтобы фасад не мок?

Главный принцип — контролируемый «путь капли». Вода должна уйти с покрытия на карнизную планку и дальше либо в желоб, либо на безопасную зону отмостки, не попадая на лобовую доску и фасад. Поэтому карнизная планка и корректная установка водостока — базовые элементы узла.

Откуда должен поступать воздух в вентиляционную камеру кровли?

В наших типовых решениях приток воздуха организуется через подшивку карнизного свеса либо под водосточным желобом. Если приток делается под желобом, мы используем ориентир: вдоль желоба нужна щель высотой не менее 2 см, чтобы воздух реально заходил в подкровельное пространство. Для понимания принципов используйте материал: вентиляция мягкой кровли.

Зачем нужна карнизная планка, если есть водосток?

Карнизная планка защищает кромку основания и формирует правильный сход воды, помогая воде попадать в желоб и не идти по древесине. Водосток без капельника часто не решает проблему «воды за желобом», а карнизная планка как раз задаёт управляемую траекторию воды. Для комплектации используйте: карнизная планка.

Можно ли делать неорганизованный водоотвод, чтобы не ставить желоба?

Такое решение допустимо не всегда и должно быть привязано к условиям объекта. В нашем руководстве мы приводим ориентир: для одно- и двухэтажных зданий допускается неорганизованный водоотвод при устройстве козырьков над входами и при выносе карниза от плоскости стены не менее 600 мм. На практике это решение нужно согласовывать с архитектурой фасада и безопасностью проходов.

Почему карниз «обрастает» сосульками даже при хорошем покрытии?

Чаще всего причина в сочетании наледи в желобах, подпора воды и теплопотерь в зоне карниза. В руководстве мы рекомендуем предусматривать кабельную систему противообледенения для предотвращения ледяных пробок и сосулек в водосточной системе, а также снижения наледей на карнизном участке. Дополнительно важно не «рвать» тепловой контур и обеспечить правильную вентиляцию.

Нужно ли ставить сетку от насекомых в зоне притока воздуха?

Да, защита вентиляционного входа от насекомых и мусора — важная часть узла. Сетка помогает сохранить вентиляцию и не превращает карниз в «вход» для насекомых и птиц, при этом не должна перекрывать сечение притока воздуха. Вопрос вентиляции и защиты подробно раскрыт здесь: вентиляция мягкой кровли.

Какие разделы сайта TEGOLA полезнее всего для комплектации карнизного узла?

Для подкладки используйте подкладочные ковры и материал подкладочный ковер. Для металла — карнизная планка и статья про металлические планки. Для вентиляции — аэраторы. Для водоотвода — водосточные системы. Для подшивки — софиты.
