Правильное выполнение гидроизоляции скатной кровли с полной опалубкой
Пн-Пт 09:00-17:00
Когда заказчик смотрит на готовую крышу, он оценивает цвет, форму гонта, ровность рядов и общий рисунок кровли. Но аккуратная геометрия мягкой кровли появляется не сама по себе. До того как на скат ляжет первый ряд гибкой черепицы, кровельщик должен проверить основание, определить рабочие линии, отбить центральную ось, задать горизонтали и понять, как рисунок будет расходиться по плоскости крыши. Именно этот подготовительный этап часто кажется «лишним», хотя на практике он спасает внешний вид ската и снижает риск ошибок при монтаже.
Мы в TEGOLA относимся к разметке как к обязательной части технологии, а не как к декоративной подсказке для монтажника. Гибкая черепица укладывается рядами, и каждый ряд связан с предыдущим по смещению, видимой части гонта, линии карниза, коньку, ендовам и фронтонным краям. Если начать монтаж «на глаз», маленькая погрешность внизу постепенно превращается в заметный уход рисунка на верхней части ската. Поэтому отбивка мелованной шнуркой помогает не просто красиво стартовать, а удержать всю геометрию кровли до последнего ряда.
Разметка ската — это нанесение контрольных линий на подготовленное основание или подкладочный слой перед укладкой гибкой черепицы. Для этого используют рулетку, карандаш и отбивочную мелованную шнурку. Сначала задают линию, параллельную карнизу, затем определяют условную середину, строят центральную линию ската и от неё отбивают вертикальные и горизонтальные ориентиры. Эти линии помогают монтажнику держать правильное направление рядов, контролировать смещения и не допускать накопления ошибки по всей высоте крыши.
На простой двускатной крыше разметка может показаться избыточной. Но даже там она помогает увидеть, насколько карниз параллелен коньку, есть ли отклонения по фронтонным краям и как поведёт себя рисунок черепицы на финише. На сложной кровле с ендовами, мансардными окнами, трубами и разными длинами скатов без разметки монтаж превращается в постоянную корректировку «по месту». Такой подход опасен: каждый ряд вроде бы можно чуть поправить, но вся плоскость постепенно теряет геометрию.
Отбивка нужна ещё и потому, что гибкая черепица имеет выраженный рисунок. У разных моделей отличается форма нарезки, видимая часть листа, схема смещения и расположение клеевых зон. Поэтому кровельщик должен не просто уложить материал рядами, а вписать рисунок в конкретный скат. Именно разметка превращает монтаж из набора отдельных действий в управляемый процесс.
Разметку выполняют до того, как кровельщик начинает закрывать скат финишным материалом. Это позволяет увидеть скат целиком и заранее понять, где будут проходить ряды, как они подойдут к ендовам, фронтонам, трубам, мансардным окнам и коньку. Когда черепица уже уложена, исправлять геометрию поздно: придётся либо мириться с визуальным уходом рядов, либо разбирать участок кровли. Поэтому грамотная подготовка экономит время не на первом ряду, а на всём объекте.
Мы рекомендуем воспринимать отбивку как техническую проверку перед стартом. Если после нанесения линий видно, что скат имеет перекос, карниз не согласуется с коньком, а фронтонный край «уходит», это лучше обнаружить до монтажа. В таком случае можно заранее выбрать корректную схему раскладки, распределить подрезку и не получить неприятный сюрприз в верхней части ската. Без разметки такие проблемы часто замечают только тогда, когда часть кровли уже закрыта.
Кроме того, разметка помогает выдерживать одинаковый шаг рядов. В инструкции TEGOLA для модели TOSCANA горизонтальные линии отбиваются с шагом 14,5 см, а центральная линия строится через точки AD. Для других моделей шаг может отличаться, поэтому мы всегда ориентируемся на конкретную инструкцию к выбранной форме гонта. Это важный момент: универсальной сетки «для любой мягкой кровли» не существует.
Перед разметкой ската обязательно проверяют основание. Для монтажа гибкой черепицы оно должно быть ровным, сухим и чистым. Оно может быть выполнено из ОСП, влагостойкой фанеры, шпунтованной или обрезной доски, железобетонных плит и других подходящих материалов. При этом стыки элементов основания должны располагаться вразбежку с зазором 3–4 мм, а перепады по высоте не должны превышать 2 мм. Если эти требования не выполнены, отбивка покажет линии, но не исправит саму плоскость.
Это принципиальный момент. Мягкая кровля точно повторяет основание, поэтому неровности, ступеньки на стыках, влажные участки или перекосы нельзя «закрыть» красивой разметкой. Линии помогут ровно уложить гонт, но если под ним есть дефект, он всё равно может проявиться на скате. Поэтому правильная последовательность такая: сначала проверка основания, затем укладка подкладочного слоя по технологии, потом разметка и только после этого монтаж черепицы.
Для устройства сплошного основания мы предлагаем материалы из раздела OSB плиты. В каталоге есть решения разных производителей и толщин, включая OSB плиты Kronospan, OSB плиты Taleon и OSB плиты Калевала. Но мы всегда подчёркиваем: важен не только сам лист, а то, как он смонтирован, высушен, закреплён и встроен в кровельную систему.
| Что проверяем до разметки | Почему это важно | Что будет при ошибке |
|---|---|---|
| Ровность основания | Гибкая черепица повторяет плоскость ската | Волны, заломы, видимые линии стыков |
| Сухость основания | Подкладочный слой и черепица должны монтироваться по сухой поверхности | Скрытая влага, слабая адгезия, риск деформаций |
| Зазоры между листами | Плитам нужно место для компенсации расширения | Вспучивание стыков и проявление бугров |
| Разбежка стыков | Стыки не должны создавать длинную слабую линию | Линии листов могут проявиться на готовом скате |

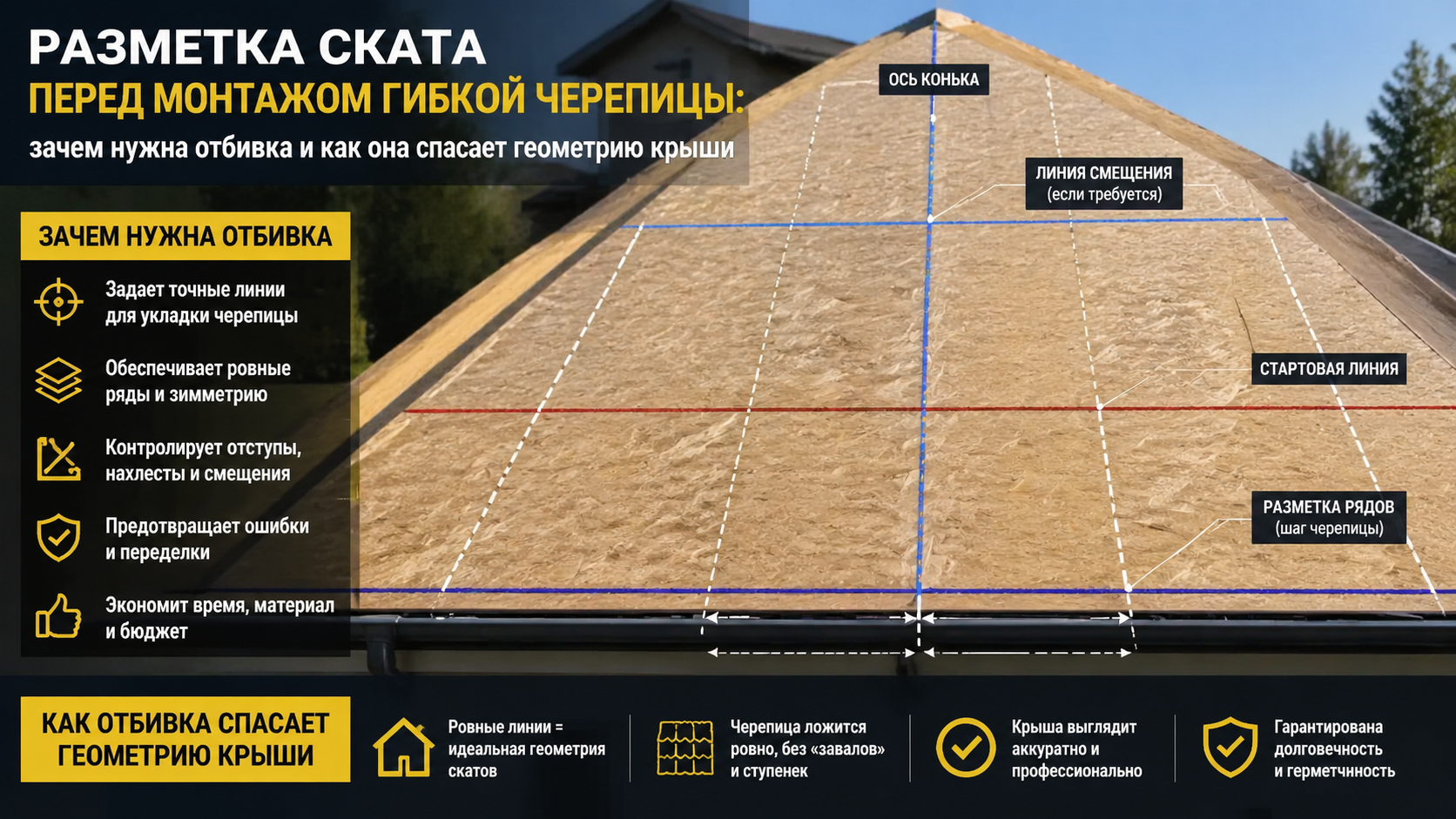

Разметка начинается с линии, параллельной коньку и связанной с линией карниза. В инструкции TEGOLA для TOSCANA линия XY проводится параллельно коньку на расстоянии от линии карниза: 19,5 см при формировании начального ряда из обрезанных листов черепицы или 31,0 см при использовании коньково-карнизной черепицы. Затем на этой линии находят условную середину, обозначают точку A, по обе стороны от неё отмечают точки B и C, а с помощью шнурки строят пересечение дуг в точке D. После этого через точки A и D отбивают центральную линию ската.
Зачем нужна именно такая схема? Она помогает получить не случайную вертикаль, а геометрически выверенную ось, от которой дальше строится раскладка. Если взять «примерную середину» и начать ряды от неё, ошибка может уйти к фронтону или проявиться у конька. Правильная центральная линия работает как позвоночник ската: от неё удобно контролировать симметрию, смещение и поведение рисунка.
После центральной линии отбиваются дополнительные вертикальные ориентиры и горизонтальные линии. Для TOSCANA параллельно AD отбивается линия Z на расстоянии 12,5 см, а горизонтальные линии идут от XY с шагом 14,5 см. На практике эти линии не обязательно видит заказчик после завершения работ, но именно они помогают монтажнику держать ряды ровно. Хорошая кровля часто выглядит просто потому, что сложная подготовка была выполнена до начала укладки.
У гибкой черепицы TEGOLA разные модели имеют разную форму нарезки и свой монтажный ритм. Поэтому разметку нельзя переносить с одной коллекции на другую без проверки инструкции. Например, у TOSCANA используется один шаг и одно смещение, а у LAZIO в инструкции предусмотрены другие линии: расстояние от центральной линии до вертикальных линий составляет 16,6 см, а горизонтальный шаг — 14,3 см. Это не случайные цифры, а часть геометрии конкретной модели.
Когда кровельщик игнорирует модельную разметку и работает «по привычке», он рискует нарушить рисунок. На небольшом фрагменте это может быть почти незаметно, но на большом скате ошибка становится видимой: ряды начинают спорить с карнизом, рисунок неравномерно подходит к фронтону, а подрезка становится более грубой. Поэтому мы всегда советуем выбирать монтажников, которые работают не «вообще с мягкой кровлей», а умеют читать инструкцию к конкретной модели.
В каталоге TEGOLA представлены разные коллекции гибкой черепицы: PREMIUM UNICA, BUSINESS PLUS UNICA, BUSINESS UNICA, COMFORT и другие линейки. У каждой формы — своя визуальная логика. Поэтому разметка должна не мешать рисунку, а помогать ему раскрыться на конкретной архитектуре дома.
| Что меняется от модели к модели | Почему это нельзя игнорировать |
|---|---|
| Видимая часть гонта | Она задаёт вертикальный ритм рядов |
| Смещение рядов | От него зависит рисунок и равномерность кровли |
| Положение стартовой линии | Ошибка внизу уходит вверх по всему скату |
| Расположение зон крепления | Гвозди должны попадать в штатные места, а не «куда удобно» |
Начальный ряд — это не просто первая полоса на карнизе. Он задаёт стартовую линию, от которой дальше строится весь рисунок ската. В инструкции TEGOLA начальный ряд может формироваться из специальной коньково-карнизной черепицы либо из листов черепицы, обрезанных по линии, образованной конечными точками вырезов. Элементы начального ряда укладываются по линии карниза в обе стороны от заданной линии и фиксируются по нижнему краю битумной мастикой, а по верхней кромке — гвоздями.
Если начальный ряд ушёл, дальше придётся постоянно «догонять» ошибку. Один ряд немного поправили, второй немного сместили, третий подрезали — и к середине ската монтаж уже зависит не от технологии, а от ручной компенсации. На готовой крыше это может выглядеть как неровный ритм, особенно на длинных и хорошо просматриваемых скатах. Поэтому мы рекомендуем уделять старту больше внимания, чем кажется нужным: карнизная линия должна быть собрана спокойно, точно и без спешки.
Для правильной работы стартовой зоны важны не только гонты. Здесь участвуют подкладочный ковер, капельник, карнизные элементы, мастика, крепёж и водосточный узел. Поэтому при комплектовании кровли мы советуем сразу смотреть раздел дополнительных материалов, а не ограничиваться только упаковками черепицы. Мягкая кровля выглядит аккуратно тогда, когда все элементы системы работают вместе.
На простом скате разметка удерживает ровность рядов. На сложной кровле она дополнительно помогает правильно подойти к зонам риска: ендовам, трубам, вентиляционным шахтам, мансардным окнам и фронтонным краям. В этих местах монтаж требует не только визуальной ровности, но и правильной подрезки, усиленной гидроизоляции и аккуратной фиксации. Если разметки нет, кровельщик чаще принимает решения прямо на скате, а это увеличивает риск случайных смещений.
В ендове линия подрезки отбивается параллельно оси ендовы. Для ряда моделей TEGOLA листы одного ската заходят за ось ендовы на прилегающий скат, затем на другом скате отбивается линия подрезки, а верхний угол обрезанного края подрезается под углом. При этом применение гвоздей ближе 30 см к оси ендовы недопустимо. Такая зона требует точности: ендова собирает воду, снег и лёд, поэтому здесь нельзя работать «примерно».
Для усиления таких участков в каталоге есть ендовные ковры, подкладочные ковры и битумные мастики. Но важно понимать: материалы не заменяют геометрию. Если линия подрезки отбита неверно, если ряд подошёл к ендове с перекосом, если рисунок «сломан» ещё до узла, даже хороший материал будет работать в более сложных условиях.
Чем больше скат, тем заметнее накопительная ошибка. На маленькой беседке или навесе монтажник ещё может визуально удерживать ряды, хотя мы всё равно не считаем это правильным подходом. На доме с длинным карнизом, широкими фронтонами, мансардными окнами и несколькими ендовами глаз быстро перестаёт быть точным инструментом. Человеку кажется, что ряд идёт ровно, но к верхней части ската ошибка уже становится видимой.
Особенно это заметно на кровлях, которые хорошо просматриваются с участка или с дороги. Если скат большой и открытый, любые отклонения рядов будут считываться как небрежность. При этом материал может быть качественным, основание — правильным, а проблема возникнет именно из-за отсутствия разметки. Поэтому мы всегда говорим: красота мягкой кровли начинается с черновой геометрии.
На сложных крышах разметка также помогает заранее распределить подрезку. Если скат имеет ендовы, фронтонные свесы, изломы или примыкания, важно понимать, где будет узкая подрезка, где рисунок подходит к краю, где нужно сместить старт, чтобы избежать неудачного финиша. Это не вопрос «эстетики ради эстетики». Чем спокойнее раскладка, тем меньше риск грубых монтажных решений в узлах.
Разметка сама по себе не требует дорогих инструментов: рулетка, карандаш и отбивочная шнурка — базовый набор кровельщика. Но она тесно связана с другими материалами кровельной системы. Прежде всего, с основанием: для мягкой кровли оно должно быть гладким, сухим, чистым и стабильным. Поэтому при подготовке важно правильно подобрать и смонтировать OSB плиты либо другое допустимое основание.
Следующий слой — подкладочная гидроизоляция. При уклоне скатов до 30° подкладочный гидроизоляционный ковер укладывается по всей поверхности кровли рядами, параллельными карнизу, с продольным нахлёстом 10 см и поперечным 20 см. При уклоне более 30° его достаточно уложить в ендовы, по карнизу не менее двух рядов, вокруг дымоходных труб, вентиляционных шахт, мансардных окон и в других местах вероятного скопления снега и образования ледяных линз. Поэтому разметка должна учитывать не только гонты, но и уже собранный подкладочный слой.
Отдельно стоит упомянуть крепёж и мастику. В инструкциях TEGOLA для крепления гибкой черепицы используются гальванизированные кровельные гвозди улучшенного прилегания с широкой гладкой шляпкой, а длина гвоздей зависит от толщины и типа обрешётки. В местах, где требуется дополнительная фиксация, применяется битумная мастика, но её слой не должен превращаться в попытку исправить геометрию. Мастика помогает склеивать и герметизировать, а не компенсировать неправильно отбившуюся линию.
Первая ошибка — начинать разметку от визуально удобного края, не проверив связь карниза и конька. Если край ската имеет небольшой перекос, монтажник автоматически переносит этот перекос на всю кровлю. Правильнее задавать контрольные линии по инструкции и проверять, как они соотносятся с реальной геометрией ската. Тогда проблема видна до укладки материала.
Вторая ошибка — использовать одну и ту же схему для разных моделей черепицы. У каждой формы есть свой шаг, смещение и монтажный ритм. Если кровельщик привык к одной нарезке и переносит её на другую, рисунок может потерять равномерность. Особенно это заметно на моделях с выраженной геометрией, где любое отклонение считывается глазом быстрее.
Третья ошибка — размечать только нижнюю часть ската. На практике линия может выглядеть правильной у карниза, но уходить к коньку или фронтону. Поэтому горизонтальные линии отбиваются до верха ската, а не только на первых рядах. Это помогает вовремя увидеть, где потребуется аккуратная корректировка и как ряды подойдут к верхней зоне.
Четвёртая ошибка — игнорировать ендовы и примыкания при общей разметке. Если сначала разметить только поле ската, а потом «разобраться» с ендовой, можно получить неудобную подрезку и лишние напряжения в узле. Мы рекомендуем сразу смотреть на скат целиком: где вода, где подрезка, где фронтон, где труба, где мансардное окно и где будет заканчиваться рисунок.
| Ошибка | Почему возникает | Какой результат на крыше |
|---|---|---|
| Монтаж без отбивки | Кажется, что ряды можно вести «по гонту» | Рисунок постепенно уходит, особенно на длинном скате |
| Разметка не по модели | Используют привычную схему вместо инструкции | Нарушается ритм формы и смещение рядов |
| Нет проверки основания | Сразу переходят к линиям и укладке | Разметка ровная, но скат всё равно выглядит неровным |
| Не учтены ендовы и окна | Узлы оставляют «на потом» | Сложная подрезка и риск слабых мест в водонагруженных зонах |
Заказчику не обязательно знать все монтажные размеры каждой модели, но несколько вещей можно проверить даже без строительного образования. До начала укладки черепицы на скате должны быть видны контрольные линии: горизонтали, центральная ось и дополнительные ориентиры, если они требуются выбранной модели. Основание должно быть ровным, сухим и чистым, а подкладочный слой — уложенным без волн, складок и грубых смещений. Если бригада собирается начинать монтаж «сразу по месту», это повод задать вопросы.
Полезно попросить монтажников объяснить, от какой линии они начинают первый ряд и как будут контролировать смещение. Хороший специалист спокойно показывает центральную линию, стартовую зону, направление рядов и подход к ендовам. Если в ответ звучит только «мы всегда так делаем», без привязки к инструкции конкретной модели, это слабый признак. Кровля TEGOLA рассчитана на системный монтаж, а не на импровизацию.
Также стоит заранее обсудить комплектующие. Для аккуратного старта нужна коньково-карнизная черепица либо правильно подготовленные стартовые элементы. Для узлов — ендовные ковры, мастики, кровельный крепёж и доборные элементы. Когда всё это заложено в смету заранее, монтаж идёт спокойнее и без вынужденных замен на объекте.
Ровная форма гонта не гарантирует ровную геометрию всей крыши. Каждый ряд связан с предыдущим, а маленькая ошибка на старте может накопиться на большом скате. Отбивка задаёт контрольные линии и помогает удерживать рисунок от карниза до конька.
Мы не рекомендуем такой подход. На небольшом простом участке результат может казаться приемлемым, но на полноценной крыше без разметки возрастает риск ухода рядов, неудачной подрезки и визуальных дефектов. В инструкциях TEGOLA разметка ската является частью монтажной последовательности.
Потому что у моделей разные формы нарезки, видимая часть листа, смещение и монтажный ритм. Например, для одной модели горизонтальный шаг может составлять 14,5 см, для другой — 14,3 см. Поэтому мы всегда работаем по инструкции конкретной модели, а не по универсальной схеме.
Это не взаимозаменяемые вещи. Основание должно быть ровным, сухим и чистым, а разметка помогает правильно уложить материал по этой плоскости. Если основание кривое, разметка не исправит дефект. Если основание хорошее, но разметки нет, можно испортить геометрию рядов.
Да. Коньково-карнизная черепица помогает правильно сформировать начальный ряд, но не заменяет общую разметку ската. Стартовый ряд, центральная линия и горизонтальные ориентиры должны работать вместе.
Она позволяет заранее задать линию подхода рядов и линию подрезки. Ендова — водонагруженный узел, поэтому там особенно важно не импровизировать. Правильная разметка помогает сохранить аккуратную геометрию и не нарушить требования по креплению и подрезке.
С разметкой напрямую связаны гибкая черепица, подкладочные ковры, коньково-карнизная черепица, битумные мастики, крепёж, ендовные ковры и материалы для сплошного основания, включая OSB плиты.
